RELE 12VDC7A

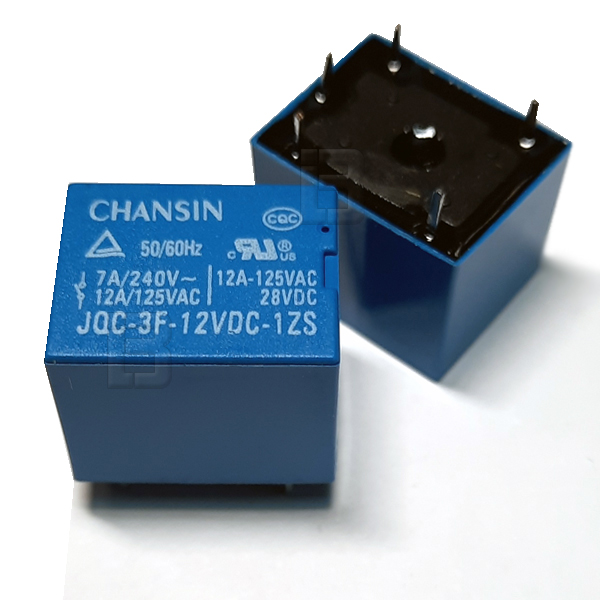

Relej JQC-3F-12VDC-1ZS Chansin 12VDC 7A SPDT Kockasti PCB
Visokokvalitetni subminijaturni elektromehanički kockasti energetski relej proizvođača Chansin, sa kataloškom oznakom JQC-3F-12VDC-1ZS (na sajtu zaveden pod nazivom RELE 12VDC7A), namenski je projektovan za direktnu montažu lemljenjem na štampane pločice (PCB). Ovaj široko rasprostranjeni model odlikuje se kompaktnim kockastim kućištem plave boje i standardnim rasporedom od ukupno 5 pinova, što obezbeđuje optimalan odnos mehaničkih dimenzija i strujne prekidne moći na pločama sa ograničenim prostorom.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 12V DC, uz ekonomičnu potrošnju energije kalema (oko 360 mW) koja minimizuje oslobađanje toplote tokom rada i štiti okolne elektronske komponente. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO / 1 Form C). Dimenzionisan je za pouzdano preklapanje i stabilno prekidanje različitih nivoa strujnih opterećenja: nominalni kapacitet iznosi 7A pri 240V AC (odnosno do 10A pri 250V AC prema opštim industrijskim standardima klase JQC-3F), dok pod nižim mrežnom naponom od 125V AC bezbedno podnosi struje do 12A. Na jednosmernom strujnom kolu deklarisan je za opterećenja do 12A na 28V DC. Plastično kućište ispunjava standarde bazične zaptivenosti (flux proof), pružajući stabilnu zaštitu unutrašnjih elemenata tokom procesa automatskog THT lemljenja.
Prema dostupnim podacima, za ovaj tip artikla kao moguća alternativa često se navodi serija JQC-3FF 12V, pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre, raspored i raster nožica radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Elektronici kućnih aparata, bele tehnike (mašine za veš, mašine za sudove, mikrotalasne rerne) i kontrolnih ploča
Sistemima kućne automatizacije, pametnim kućama, prekidačima i modulima za upravljanje rasvetom
HVAC opremi, elektronskim termostatima, sistemima ventilacije i pratećim sklopovima automatskog grejanja
Upravljačkim jedinicama unutar industrijske automatike, PLC izlaznim interfejsnim pločama i tajmerima
Različitim elektronskim modulima opšte namene, izvorima napajanja i mernim instrumentima
