RELE AZ21501-1C/12DEF

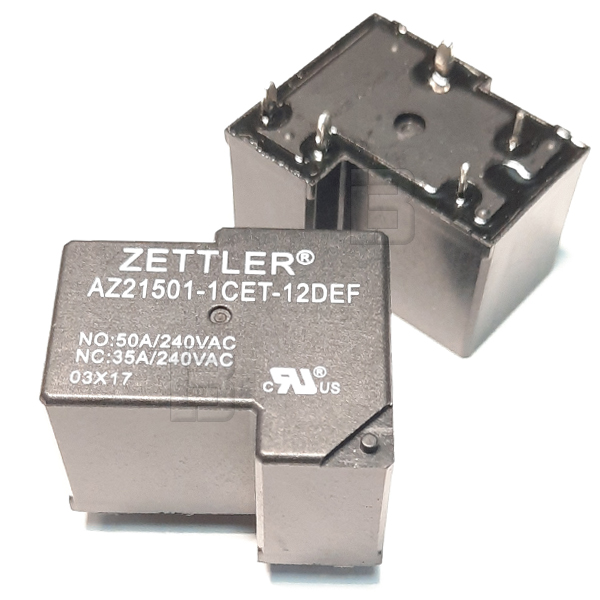

Relej AZ21501-1CET-12DEF Zettler 12VDC 50A SPDT Industrijski PCB
Visokokvalitetni elektromehanički energetski relej ekstremno visoke snage renomiranog američko-nemačkog proizvođača Zettler, sa kataloškom oznakom AZ21501-1CET-12DEF (na sajtu dostupan pod nazivom RELE AZ21501-1C/12DEF), namenski je projektovan za direktnu montažu na štampane pločice (PCB). Ovaj robusni energetski relej teške kategorije (heavy duty) odlikuje se kompaktnim kockastim kućištem sive boje i sposobnošću da potpuno bezbedno i stabilno preklapa ekstremno visoka strujna opterećenja i jake induktivne potrošače. Oznaka "-F" na kraju kataloškog broja potvrđuje klasu visoke termičke izolacije namotaja do 155°C (Klasa F), što mu omogućava stabilan rad i dug vek u uslovima povišene temperature ambijenta.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 12V DC. Unutrašnji otpor namotaja iznosi 96 Ohm, što obezbeđuje visoku energetsku efikasnost kontrolnog kola, ekonomičnu potrošnju struje i pouzdanu pobudu monostabilnog kalema. Relej ima konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 Form C / 1 CO) sa ukupno 5 nožica na kućištu. Dimenzionisan je za rad sa ekstremnim strujama: na normalno otvorenom (NO) kontaktu bezbedno podnosi strujno opterećenje do 50A pri mrežnom naponu od 240V AC, odnosno do 50A pod jednosmernim naponom do 30V DC. Na normalno zatvorenom (NC) kontaktu deklarisan je za struje do 35A na 240V AC. Oznaka "T" u kodu označava specifičan materijal kontakata optimizovan za visoku otpornost na habanje i električni luk. Kućište ispunjava standarde potpunog zaptivanja (sealed type), što unutrašnjost komponente efikasno štiti od nepovoljnih spoljnih uticaja i prodiranja fluksa lemne paste tokom procesa automatskog THT lemljenja.
Najčešća primena:
Zbog svog ekstremno visokog kapaciteta od 50 ampera, robusne konstrukcije preklopnog kontakta i visoke termičke otpornosti, ovaj energetski model se masovno primenjuje u:
HVAC sistemima, kontrolerima za jake kompresore klima uređaja, ventilaciju i toplotne pumpe
Invertorima velike snage, neprekidnim izvorima napajanja (UPS uređaji) i sistemima solarnog napajanja
Upravljačkim jedinicama industrijskih mašina, automatizovanih sistema i energetskih ormana
Auto-industriji, auto-elektronici i instalacijama komercijalnih vozila ili mašina koje rade na 12V DC
Elektronici kućnih aparata velike snage (profesionalni kuhinjski aparati, grejači vode, protočni bojleri i rerne)
