RELE AZ21501A-12DEF

Relej AZ21501A-12DEF Zettler 12VDC 40A SPST-NO Industrijski PCB

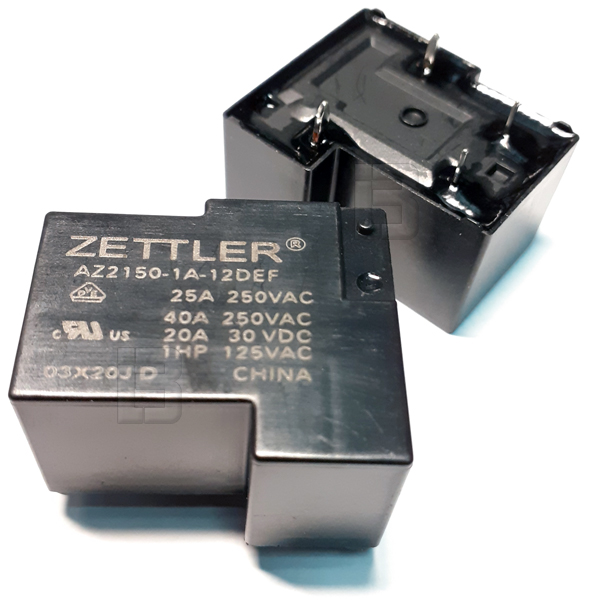

Visokokvalitetni elektromehanički energetski relej visoke snage renomiranog svetskog proizvođača Zettler, sa kataloškom oznakom AZ21501A-12DEF (na samom kućištu označen fabričkom šifrom AZ2150-1A-12DEF), projektovan je za direktnu montažu na štampane pločice (PCB). Ovaj robusni energetski relej teške kategorije (heavy duty) odlikuje se kompaktnim kockastim kućištem crne boje i sposobnošću da bezbedno preklapa veoma visoka strujna opterećenja i jake induktivne potrošače u zahtevnim industrijskim i komercijalnim sistemima. Sufiks "-F" u oznaci označava klasu visoke termičke izolacije namotaja do 155°C (Klasa F), što mu omogućava stabilan rad i u uslovima povišene temperature ambijenta.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 12V DC. Unutrašnji otpor namotaja iznosi 155 Ohm, što obezbeđuje visoku energetsku efikasnost kontrolnog kola i pouzdanu pobudu. Relej ima konfiguraciju kontakata SPST-NO (Single Pole Single Throw - Normally Open), odnosno jedan normalno otvoren radni kontakt (1 Form A). Dimenzionisan je za rad sa ekstremno visokim strujama i deklarisan je za maksimalno opterećenje do 40A pri mrežnom naponu od 250V AC, odnosno do 20A pod jednosmernim naponom do 30V DC. Takođe, poseduje visoke performanse za direktno pokretanje motora (odobrenje za opterećenja do 1HP na 125VAC). Kućište je potpuno zaptiveno (sealed), što unutrašnjost komponente efikasno štiti od nepovoljnih spoljnih uticaja i prodiranja fluksa tokom procesa lemljenja na ploči.
Najčešća primena:
Zbog izuzetno visokog kapaciteta od 40 ampera, robusne konstrukcije radnog kontakta i visoke termičke otpornosti, ovaj energetski model se masovno primenjuje u:
HVAC sistemima, kontrolerima za jake kompresore klima uređaja, ventilaciju i toplotne pumpe
Upravljačkim jedinicama industrijskih mašina, automatizovanih sistema i energetskih ormana
Invertorima, neprekidnim izvorima napajanja (UPS uređaji) i sistemima solarnog napajanja
Auto-industriji i elektronici komercijalnih vozila ili mašina koje rade na 12V DC naponima
Elektronici kućnih aparata velike snage (profesionalni kuhinjski aparati, grejači vode i rerne)
