RELE AZ21501C-12DE

Relej AZ21501C-12DE Zettler 12VDC 40A SPDT Industrijski PCB

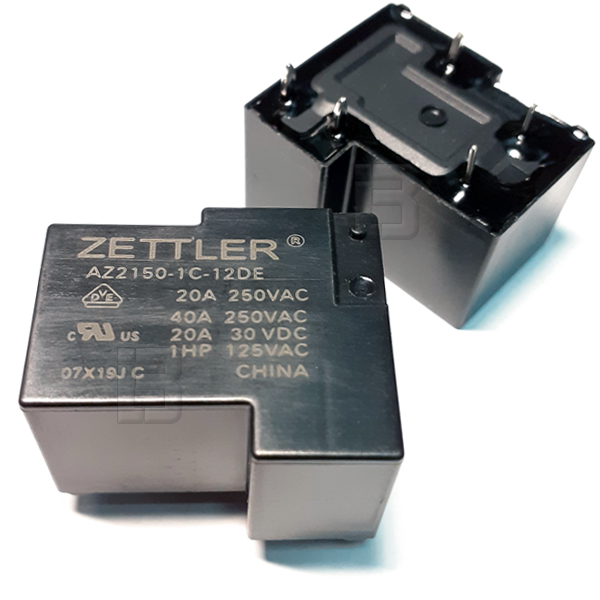

Visokokvalitetni elektromehanički energetski relej visoke snage renomiranog proizvođača Zettler, sa kataloškom oznakom AZ21501C-12DE (na samom kućištu označen fabričkom šifrom AZ2150-1C-12DE), namenski je projektovan za direktnu montažu na štampane pločice (PCB). Ovaj robusni relej teške kategorije (heavy duty) odlikuje se kompaktnim kockastim kućištem crne boje i sposobnošću da bezbedno i stabilno preklapa veoma visoka strujna opterećenja i jake induktivne potrošače u zahtevnim industrijskim i komercijalnim sklopovima.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 12V DC. Unutrašnji otpor namotaja iznosi 155 Ohm, što obezbeđuje visoku pouzdanost pobude i stabilnost kontrolnog kola. Relej ima konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 Form C / 1 CO). Dimenzionisan je za rad sa ekstremno visokim strujama i deklarisan je za maksimalno opterećenje do 40A pri nominalnom mrežnom naponu od 250V AC, odnosno do 20A na jednosmernom naponu od 30V DC na radnom (NO) kontaktu. Na normalno zatvorenom (NC) kontaktu bezbedno podnosi struje do 20A na 250VAC. Takođe, poseduje odlične performanse za direktno pokretanje motora (odobrenje za opterećenja do 1HP na 125VAC). Kućište je potpuno zaptiveno (sealed), što unutrašnjost komponente efikasno štiti od nepovoljnih spoljnih uticaja i prodiranja fluksa tokom procesa lemljenja na ploči.
Najčešća primena:
Zbog izuzetno visokog kapaciteta od 40 ampera, robusne konstrukcije preklopnog kontakta i standardnog 12V radnog napona špulne, ovaj energetski model se masovno primenjuje u:
HVAC sistemima, kontrolerima za jake kompresore klima uređaja, ventilaciju i toplotne pumpe
Upravljačkim jedinicama industrijskih mašina, automatizovanih sistema i energetskih ormana
Invertorima, neprekidnim izvorima napajanja (UPS uređaji) i sistemima solarnog napajanja
Auto-industriji, auto-elektronici i instalacijama komercijalnih vozila ili mašina koje rade na 12V DC naponima
Elektronici kućnih aparata velike snage (profesionalni kuhinjski aparati, grejači vode i rerne)
