RELE AZ69631C-12DE

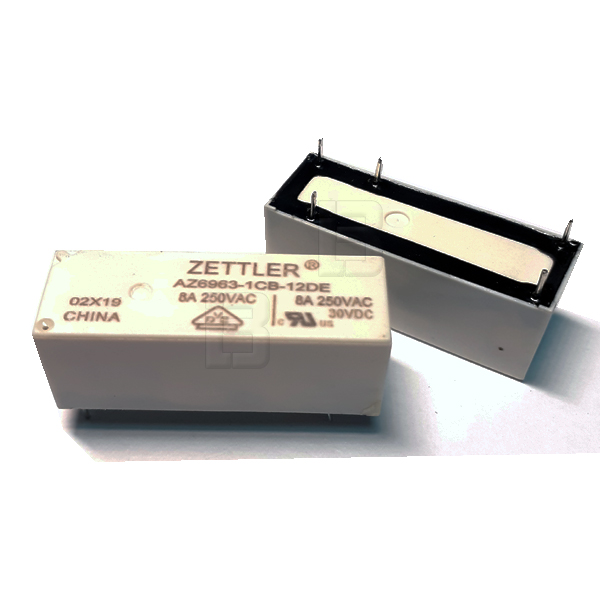

Relej AZ6963-1CB-12DE Zettler 12VDC 10A SPDT Niskoprofilni PCB
Visokokvalitetni minijaturni elektromehanički niskoprofilni energetski relej renomiranog američko-nemačkog proizvođača Zettler, sa kataloškom oznakom AZ6963-1CB-12DE (na sajtu zaveden pod nazivima RELE AZ69631C-12DE i RELE AZ69631CB-12DE), projektovan je za direktnu montažu lemljenjem na štampane pločice (PCB) ili za ugradnju u odgovarajuća relejna podnožja. Ovaj izuzetno pouzdani, monostabilni model odlikuje se veoma niskom siluetom i tankom "slim" konstrukcijom kućišta bele boje, što obezbeđuje maksimalnu uštedu prostora i visoku gustinu pakovanja komponenata na elektronskoj ploči.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 12V DC. Unutrašnji otpor namotaja iznosi 620 Ohm (620Ohms), uz osetljivu i energetski efikasnu potrošnju kalema, čime se minimizuje oslobađanje toplote tokom dugotrajnog rada u zatvorenim kućištima i kontrolnim modulima. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 Form C / 1 CO) sa rasporedom od ukupno 5 nožica na kućištu. Prema podacima, dimenzionisan je za pouzdano preklapanje i stabilno prekidanje visokih opterećenja: nominalna struja iznosi do 10A pri naponu od 12V DC, dok pod mrežnim naponom bezbedno radi sa opterećenjima do 8A pri 250V AC (odnosno do 8A na 30V DC). Kućište ispunjava standarde potpunog zaptivanja (sealed type), pružajući vrhunsku dielektričnu izolaciju i pouzdanu zaštitu unutrašnjih elemenata od prodiranja fluksa lemne paste tokom automatskog THT lemljenja.
Najčešća primena:
Elektronici kućnih aparata, komercijalnoj beloj tehnici i pratećim kontrolnim pločama sa niskim profilom ugradnje
HVAC kontrolerima, elektronskim termostatima, sistemima ventilacije i pločama za automatsko grejanje
Upravljačkim jedinicama unutar industrijske automatike, tajmerima i PLC izlaznim interfejsnim pločama
Sistemima kućne automatizacije, pametnim kućnim instalacijama, preklopnicima i kontrolerima rasvete
Različitim elektronskim modulima opšte namene, izvorima napajanja i mernim instrumentima
