Relej AZ69631C-24DE Zettler 24VDC 10A SPDT Subminijaturni PCB

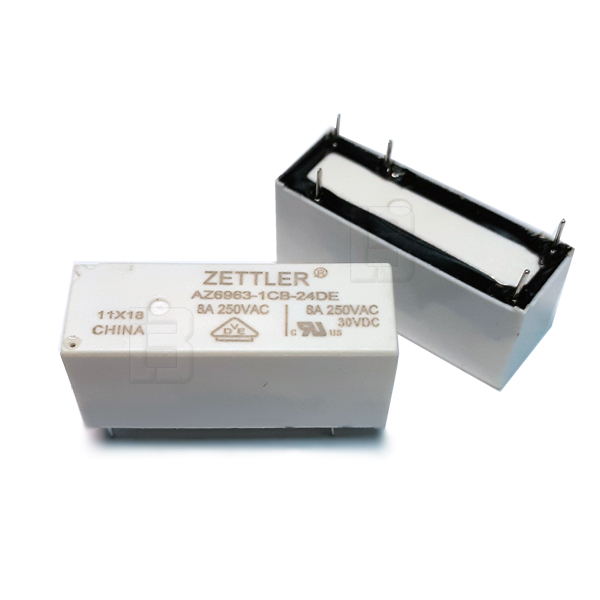

Visokokvalitetni subminijaturni elektromehanički energetski relej renomiranog američko-nemačkog proizvođača Zettler, sa kataloškom oznakom AZ69631C-24DE (na samom kućištu označen fabričkom oznakom AZ6963-1CB-24DE), namenski je projektovan za direktnu montažu na štampane pločice (PCB). Ovaj pouzdani i dugotrajni model iz serije AZ6963 odlikuje se izuzetno uzanom i niskoprofilnom "slim" konstrukcijom kućišta svetlo sive boje, što tehničarima i serviserima pruža maksimalnu uštedu prostora i omogućava veliku gustinu pakovanja komponenata na elektronskoj ploči.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 24V DC. Unutrašnji otpor namotaja iznosi 2350 Ohm (2.35 kOhm), što obezbeđuje visoku energetsku efikasnost kontrolnog kola, ekonomičnu potrošnju struje i minimalno odavanje toplote tokom dugotrajnog rada unutar zatvorenih kućišta. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 Form C / 1 CO). Dimenzionisan je za pouzdano preklapanje i deklarisan za maksimalno strujno opterećenje do 10A pri nominalnom naponu od 250V AC, kao i pod jednosmernim naponom do 10A na 30V DC (dok opšta sertifikacija na kućištu navodi bazičnih 8A na 250VAC). Kućište ispunjava standarde potpunog zaptivanja (sealed), što unutrašnjost releja efikasno štiti od prodora vlage i fluksa lemne paste tokom procesa automatskog THT lemljenja.
Najčešća primena:
Zahvaljujući izuzetno uskom "slim" kućištu, standardnom upravljačkom naponu od 24V i preklopnom kontaktu snage do 10 ampera, ovaj model se masovno primenjuje u:
HVAC kontrolerima, elektronskim termostatima, sistemima ventilacije i pratećim modulima grejanja
Upravljačkim jedinicama unutar industrijske automatike, tajmerima i PLC izlaznim interfejsnim pločama
Elektronici kućnih aparata, bele tehnike i pratećih kontrolnih modula sa gustom montažom elemenata
Sistemima kućne automatizacije, pametnim kućama, prekidačima i kompaktnim modulima rasvete
Različitim interfejsnim pločama, izvorima napajanja i mernim instrumentima sa ograničenim prostorom
Visokokvalitetni subminijaturni elektromehanički energetski relej renomiranog američko-nemačkog proizvođača Zettler, sa kataloškom oznakom AZ69631C-24DE (na samom kućištu označen fabričkom oznakom AZ6963-1CB-24DE), namenski je projektovan za direktnu montažu na štampane pločice (PCB). Ovaj pouzdani i dugotrajni model iz serije AZ6963 odlikuje se izuzetno uzanom i niskoprofilnom "slim" konstrukcijom kućišta svetlo sive boje, što tehničarima i serviserima pruža maksimalnu uštedu prostora i omogućava veliku gustinu pakovanja komponenata na elektronskoj ploči.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 24V DC. Unutrašnji otpor namotaja iznosi 2350 Ohm (2.35 kOhm), što obezbeđuje visoku energetsku efikasnost kontrolnog kola, ekonomičnu potrošnju struje i minimalno odavanje toplote tokom dugotrajnog rada unutar zatvorenih kućišta. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 Form C / 1 CO). Dimenzionisan je za pouzdano preklapanje i deklarisan za maksimalno strujno opterećenje do 10A pri nominalnom naponu od 250V AC, kao i pod jednosmernim naponom do 10A na 30V DC (dok opšta sertifikacija na kućištu navodi bazičnih 8A na 250VAC). Kućište ispunjava standarde potpunog zaptivanja (sealed), što unutrašnjost releja efikasno štiti od prodora vlage i fluksa lemne paste tokom procesa automatskog THT lemljenja.
Najčešća primena:
Zahvaljujući izuzetno uskom "slim" kućištu, standardnom upravljačkom naponu od 24V i preklopnom kontaktu snage do 10 ampera, ovaj model se masovno primenjuje u:
HVAC kontrolerima, elektronskim termostatima, sistemima ventilacije i pratećim modulima grejanja
Upravljačkim jedinicama unutar industrijske automatike, tajmerima i PLC izlaznim interfejsnim pločama
Elektronici kućnih aparata, bele tehnike i pratećih kontrolnih modula sa gustom montažom elemenata
Sistemima kućne automatizacije, pametnim kućama, prekidačima i kompaktnim modulima rasvete
Različitim interfejsnim pločama, izvorima napajanja i mernim instrumentima sa ograničenim prostorom
Proizvođač: Zettler
Model / Oznaka: AZ69631C-24DE (AZ6963-1CB-24DE)
Tip releja: Subminijaturni niskoprofilni PCB energetski relej (Slim tip)
Konfiguracija kontakata: SPDT / 1 CO (jedan preklopni kontakt)
Napon špulne: 24V DC
Otpor kalema (špulne): 2350 Ohm (2.35 KOhm)
Maksimalna struja kontakata: 10A na 250V AC / 30V DC
Montaža: THT (direktno kroz rupe na PCB ploči)
Tip kućišta: Plastično / Uzano kućište svetlo sive boje (Sealed)
Sertifikati: cULus (utisnut na kućištu)
Model / Oznaka: AZ69631C-24DE (AZ6963-1CB-24DE)
Tip releja: Subminijaturni niskoprofilni PCB energetski relej (Slim tip)
Konfiguracija kontakata: SPDT / 1 CO (jedan preklopni kontakt)
Napon špulne: 24V DC
Otpor kalema (špulne): 2350 Ohm (2.35 KOhm)
Maksimalna struja kontakata: 10A na 250V AC / 30V DC
Montaža: THT (direktno kroz rupe na PCB ploči)
Tip kućišta: Plastično / Uzano kućište svetlo sive boje (Sealed)
Sertifikati: cULus (utisnut na kućištu)
