Relej AZ69631C-5DE Zettler 5VDC 10A SPDT Subminijaturni PCB

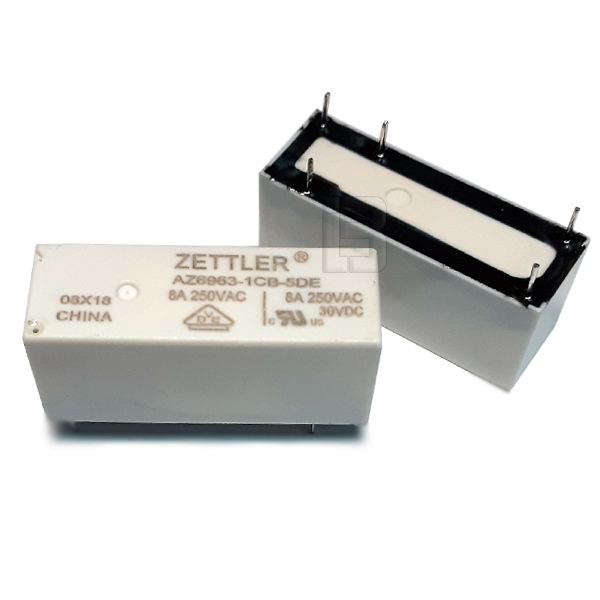

Visokokvalitetni subminijaturni elektromehanički energetski relej renomiranog američko-nemačkog proizvođača Zettler, sa kataloškom oznakom AZ69631C-5DE (na samom kućištu označen fabričkom oznakom AZ6963-1CB-5DE), namenski je projektovan za direktnu montažu na štampane pločice (PCB). Ovaj pouzdani i dugotrajni model odlikuje se izuzetno uzanom i niskoprofilnom "slim" konstrukcijom kućišta svetlo sive boje, što tehničarima i serviserima pruža maksimalnu uštedu prostora i omogućava veliku gustinu pakovanja komponenata na elektronskoj ploči.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 5V DC, uz nominalni unutrašnji otpor namotaja od 113 Ohm. Kalem je dimenzionisan za ekonomičnu potrošnju struje i stabilan rad kontrolnog kola uz minimalno oslobađanje toplote unutar zatvorenih elektronskih modula. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 Form C / 1 CO). Namenjen je za pouzdano preklapanje i deklarisan za maksimalno strujno opterećenje do 10A pri nominalnom mrežnom naponu od 250V AC, kao i pod jednosmernim naponom do 10A na 30V DC (dok bazična opšta sertifikacija utisnuta na kućištu navodi struju od 8A na 250VAC). Kućište ispunjava standarde potpunog zaptivanja (sealed), što unutrašnjost komponente efikasno štiti od nepovoljnih spoljnih uticaja i prodora fluksa lemne paste tokom procesa automatskog THT lemljenja na ploči.
Najčešća primena:
Zahvaljujući izuzetno uskom "slim" kućištu, niskom upravljačkom naponu od 5V i preklopnom kontaktu snage do 10 ampera, ovaj model se masovno primenjuje u:
Mikrokontrolerskim razvojnim sistemima i interfejsnim pločama (Arduino, Raspberry Pi i drugi 5V logički moduli)
HVAC kontrolerima, elektronskim termostatima, sistemima ventilacije i pratećim modulima grejanja
Upravljačkim jedinicama unutar industrijske automatike, tajmerima i PLC izlaznim interfejsnim pločama
Elektronici kućnih aparata, bele tehnike i pratećih kontrolnih ploča sa gustom montažom elemenata
Sistemima kućne automatizacije, pametnim kućama, prekidačima i kompaktnim modulima rasvete
Visokokvalitetni subminijaturni elektromehanički energetski relej renomiranog američko-nemačkog proizvođača Zettler, sa kataloškom oznakom AZ69631C-5DE (na samom kućištu označen fabričkom oznakom AZ6963-1CB-5DE), namenski je projektovan za direktnu montažu na štampane pločice (PCB). Ovaj pouzdani i dugotrajni model odlikuje se izuzetno uzanom i niskoprofilnom "slim" konstrukcijom kućišta svetlo sive boje, što tehničarima i serviserima pruža maksimalnu uštedu prostora i omogućava veliku gustinu pakovanja komponenata na elektronskoj ploči.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 5V DC, uz nominalni unutrašnji otpor namotaja od 113 Ohm. Kalem je dimenzionisan za ekonomičnu potrošnju struje i stabilan rad kontrolnog kola uz minimalno oslobađanje toplote unutar zatvorenih elektronskih modula. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 Form C / 1 CO). Namenjen je za pouzdano preklapanje i deklarisan za maksimalno strujno opterećenje do 10A pri nominalnom mrežnom naponu od 250V AC, kao i pod jednosmernim naponom do 10A na 30V DC (dok bazična opšta sertifikacija utisnuta na kućištu navodi struju od 8A na 250VAC). Kućište ispunjava standarde potpunog zaptivanja (sealed), što unutrašnjost komponente efikasno štiti od nepovoljnih spoljnih uticaja i prodora fluksa lemne paste tokom procesa automatskog THT lemljenja na ploči.
Najčešća primena:
Zahvaljujući izuzetno uskom "slim" kućištu, niskom upravljačkom naponu od 5V i preklopnom kontaktu snage do 10 ampera, ovaj model se masovno primenjuje u:
Mikrokontrolerskim razvojnim sistemima i interfejsnim pločama (Arduino, Raspberry Pi i drugi 5V logički moduli)
HVAC kontrolerima, elektronskim termostatima, sistemima ventilacije i pratećim modulima grejanja
Upravljačkim jedinicama unutar industrijske automatike, tajmerima i PLC izlaznim interfejsnim pločama
Elektronici kućnih aparata, bele tehnike i pratećih kontrolnih ploča sa gustom montažom elemenata
Sistemima kućne automatizacije, pametnim kućama, prekidačima i kompaktnim modulima rasvete
Proizvođač: Zettler
Model / Oznaka: AZ69631C-5DE (AZ6963-1CB-5DE)
Tip releja: Subminijaturni niskoprofilni PCB energetski relej (Slim tip)
Konfiguracija kontakata: SPDT / 1 CO (jedan preklopni kontakt)
Napon špulne: 5V DC
Otpor kalema (špulne): 113 Ohm
Maksimalna struja kontakata: 10A na 250V AC / 30V DC (8A sertifikovano na kućištu)
Montaža: THT (direktno kroz rupe na PCB ploči)
Tip kućišta: Plastično / Uzano kućište svetlo sive boje (Sealed)
Sertifikati: cULus (utisnut na kućištu)
Model / Oznaka: AZ69631C-5DE (AZ6963-1CB-5DE)
Tip releja: Subminijaturni niskoprofilni PCB energetski relej (Slim tip)
Konfiguracija kontakata: SPDT / 1 CO (jedan preklopni kontakt)
Napon špulne: 5V DC
Otpor kalema (špulne): 113 Ohm
Maksimalna struja kontakata: 10A na 250V AC / 30V DC (8A sertifikovano na kućištu)
Montaža: THT (direktno kroz rupe na PCB ploči)
Tip kućišta: Plastično / Uzano kućište svetlo sive boje (Sealed)
Sertifikati: cULus (utisnut na kućištu)
