RELE AZ7701A-12DS

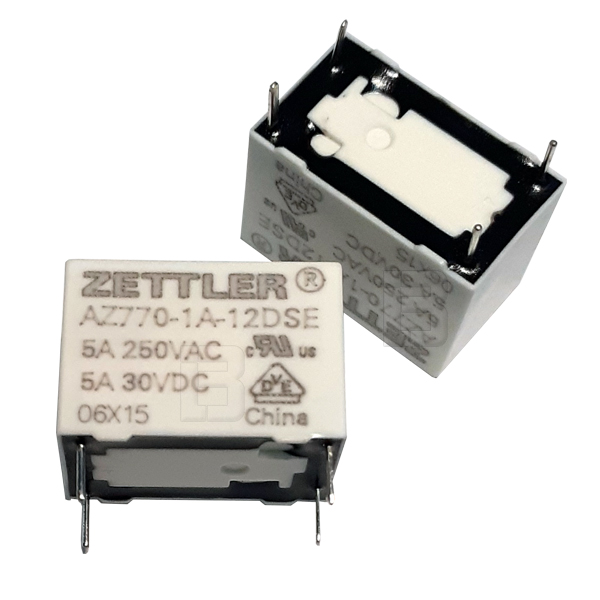

Relej AZ770-1A-12DSE Zettler 12VDC 5A SPST-NO PCB
Visokokvalitetni subminijaturni elektromehanički monostabilni relej poznatog proizvođača Zettler, sa kataloškom oznakom AZ770-1A-12DSE (dostupan i pod krovnom šifrom serije AZ7701A-12DS), projektovan je za direktnu montažu na štampane pločice (PCB). Ovaj model se odlikuje izuzetno kompaktnim dimenzijama i namenskom konstrukcijom koja obezbeđuje visoku dielektričnu čvrstoću i energetsku efikasnost u modernim elektronskim sklopovima.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 12V DC, uz osetljivu potrošnju namotaja i unutrašnji otpor kalema od 720 Ohm. Relej ima konfiguraciju kontakata SPST-NO (Single Pole Single Throw - Normally Open), što predstavlja jedan normalno otvoren radni kontakt (1 pol / 1 Form A). Dimenzionisan je za pouzdano prekidanje i stabilno upravljanje strujnim opterećenjima do 5A kako pri mrežnom naponu od 250V AC, tako i pod jednosmernim naponom od 30V DC. Kućište ispunjava standarde otpornosti na povišene termičke uticaje tokom procesa lemljenja i eksploatacije.
Najčešća primena:
Zahvaljujući izrazito malim dimenzijama kućišta, standardnom radnom naponu špulne od 12V i radnom kontaktu snage 5 ampera, ovaj model se primenjuje u:
Upravljačkim modulima i elektronici u sistemima kućnih aparata i bele tehnike
HVAC kontrolerima, elektronskim termostatima i pratećoj opremi za klimatizaciju i grejanje
Sistemima kućne automatizacije, pametnim kućama i kompaktnim kontrolerima rasvete
Izlaznim interfejsnim pločama i PLC modulima opšte namene sa gustom montažom elemenata
Različitim niskonaponskim i signalnim elektronskim sklopovima
