RELE AZ9371-1A5DE

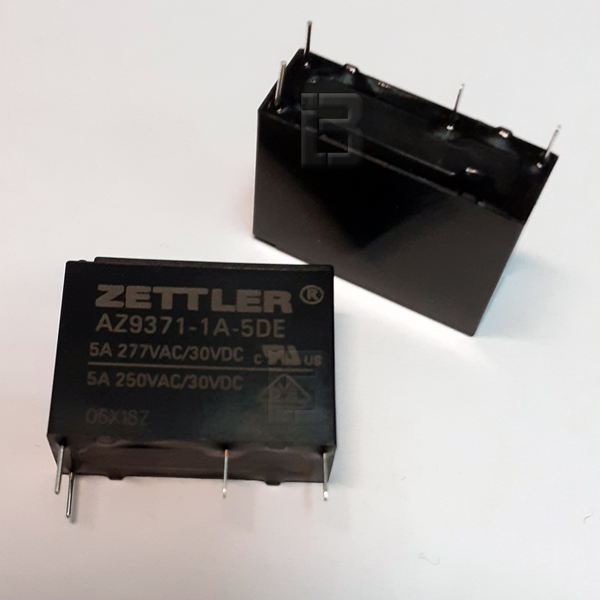

Relej AZ9371-1A-5DE Zettler 5VDC 5A SPST-NO Subminijaturni PCB
Visokokvalitetni subminijaturni elektromehanički monostabilni energetski relej renomiranog američko-nemačkog proizvođača Zettler, sa kataloškom oznakom AZ9371-1A-5DE (na sajtu zaveden pod nazivima RELE AZ9371-1A5DE i AZ93711A5DE), projektovan je za direktnu montažu lemljenjem na štampane pločice (PCB). Ovaj izuzetno kompaktni model odlikuje se vitkom i uskom "slim" konstrukcijom kućišta crne boje, što tehničarima i serviserima omogućava maksimalnu uštedu prostora i veliku gustinu pakovanja komponenata na elektronskoj ploči.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 5V DC. Unutrašnji otpor namotaja iznosi 125 Ohm (125Ohms), što obezbeđuje visoku energetsku efikasnost kontrolnog kola i minimalno odavanje toplote tokom rada. Relej poseduje konfiguraciju kontakata SPST-NO (Single Pole Single Throw - Normally Open), odnosno jedan normalno otvoren radni kontakt (1 Form A) sa ukupno 4 pina na kućištu. Dimenzionisan je za pouzdano preklapanje i deklarisan za maksimalno strujno opterećenje do 5A pri nominalnom naponu od 250V AC, odnosno do 5A pri 277V AC / 30V DC. Oznaka "sealed" potvrđuje standarde potpunog zaptivanja kućišta, što unutrašnjost releja efikasno štiti od nepovoljnih spoljnih uticaja i prodora fluksa lemne paste tokom procesa automatskog THT lemljenja.
Najčešća primena:
Mikrokontrolerskim razvojnim sistemima i interfejsnim pločama (Arduino, Raspberry Pi i drugi 5V logički moduli)
Upravljačkim jedinicama unutar industrijske automatike, PLC izlaznim interfejsnim pločama i blokovima releja
HVAC kontrolerima, elektronskim termostatima, sistemima ventilacije i pratećim sklopovima automatskog grejanja
Elektronici kućnih aparata, komercijalnoj beloj tehnici i pratećim kontrolnim pločama uređaja sa gustom montažom
Sistemima kućne automatizacije, pametnim zgradama, kompaktnim prekidačima i kontrolerima rasvete
