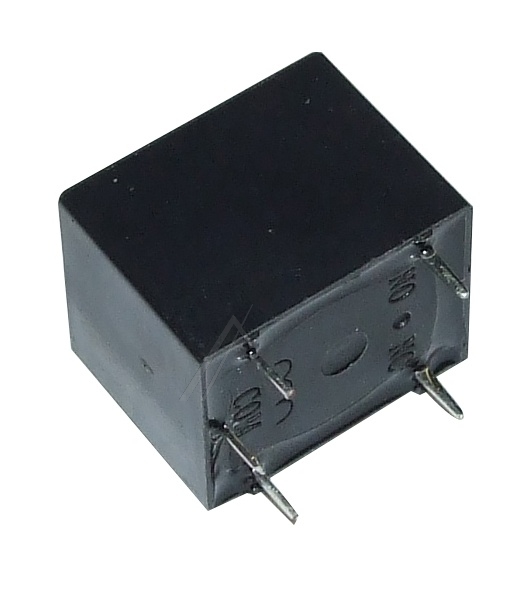

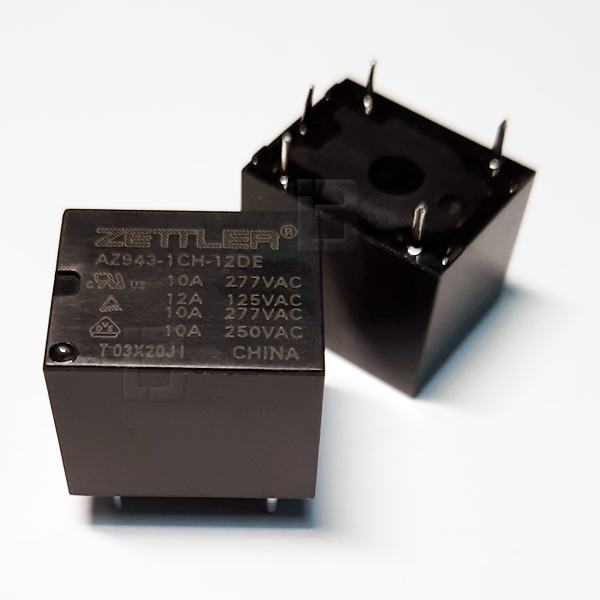

Relej AZ9431CH-12DE Zettler 12VDC 10A SPDT Monostabilni PCB
Visokokvalitetni subminijaturni elektromehanički monostabilni kockasti relej renomiranog američko-nemačkog proizvođača Zettler, sa kataloškom oznakom AZ9431CH-12DE (poznat i pod šifrom AZ943-1CH-12DE), projektovan je za direktnu montažu na štampane pločice (PCB). Ovaj pouzdani i dugotrajni model odlikuje se kompaktnim crnim kućištem koje nudi odličan odnos minimalnih dimenzija i visoke strujne prekidne moći, olakšavajući raspored elemenata kod guste THT montaže.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 12V DC, uz unutrašnji otpor namotaja od 400 Ohm. Monostabilni kalem obezbeđuje energetski efikasnu aktivaciju, minimalnu potrošnju struje i smanjeno odavanje toplote unutar zatvorenih kućišta. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO). Dimenzionisan je za rad pod visokim strujnim opterećenjima: nominalna struja iznosi do 10A pri mrežnom naponu od 250V AC ili 277V AC, dok pod naizmeničnim naponom od 125V AC može bezbedno podneti opterećenja do 12A. Kućište pruža odličnu dielektričnu izolaciju i pouzdanu zaštitu unutrašnjih elemenata od prodora fluksa tokom procesa lemljenja.
Prema dostupnim podacima iz baze i prateće tehničke dokumentacije, za ovaj tip artikla kao direktne alternative i ekvivalenti navode se modeli HF3FA-012ZT (Hongfa RELE HF3FA-012ZT / HF3FA-012ZSTF) i RAS12-15 (Sun Hold RELE RAS12-15), pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre i raspored pinova radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Zahvaljujući visokoj strujnoj moći do 12 ampera, standardnom upravljačkom naponu od 12V i kompaktnom dizajnu, ovaj model se masovno primenjuje u:
Elektronici kućnih aparata, beloj tehnici i pratećim kontrolnim pločama uređaja
Sistemima kućne automatizacije, pametnim kućama, prekidačima i kontrolerima rasvete
HVAC opremi, elektronskim termostatima i pratećim sistemima ventilacije i grejanja
Upravljačkim jedinicama unutar industrijske automatike i PLC izlaznim interfejsnim pločama
Različitim elektronskim sklopovima, izvorima napajanja i mernim instrumentima opšte namene
Visokokvalitetni subminijaturni elektromehanički monostabilni kockasti relej renomiranog američko-nemačkog proizvođača Zettler, sa kataloškom oznakom AZ9431CH-12DE (poznat i pod šifrom AZ943-1CH-12DE), projektovan je za direktnu montažu na štampane pločice (PCB). Ovaj pouzdani i dugotrajni model odlikuje se kompaktnim crnim kućištem koje nudi odličan odnos minimalnih dimenzija i visoke strujne prekidne moći, olakšavajući raspored elemenata kod guste THT montaže.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 12V DC, uz unutrašnji otpor namotaja od 400 Ohm. Monostabilni kalem obezbeđuje energetski efikasnu aktivaciju, minimalnu potrošnju struje i smanjeno odavanje toplote unutar zatvorenih kućišta. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO). Dimenzionisan je za rad pod visokim strujnim opterećenjima: nominalna struja iznosi do 10A pri mrežnom naponu od 250V AC ili 277V AC, dok pod naizmeničnim naponom od 125V AC može bezbedno podneti opterećenja do 12A. Kućište pruža odličnu dielektričnu izolaciju i pouzdanu zaštitu unutrašnjih elemenata od prodora fluksa tokom procesa lemljenja.
Prema dostupnim podacima iz baze i prateće tehničke dokumentacije, za ovaj tip artikla kao direktne alternative i ekvivalenti navode se modeli HF3FA-012ZT (Hongfa RELE HF3FA-012ZT / HF3FA-012ZSTF) i RAS12-15 (Sun Hold RELE RAS12-15), pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre i raspored pinova radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Zahvaljujući visokoj strujnoj moći do 12 ampera, standardnom upravljačkom naponu od 12V i kompaktnom dizajnu, ovaj model se masovno primenjuje u:
Elektronici kućnih aparata, beloj tehnici i pratećim kontrolnim pločama uređaja
Sistemima kućne automatizacije, pametnim kućama, prekidačima i kontrolerima rasvete
HVAC opremi, elektronskim termostatima i pratećim sistemima ventilacije i grejanja
Upravljačkim jedinicama unutar industrijske automatike i PLC izlaznim interfejsnim pločama
Različitim elektronskim sklopovima, izvorima napajanja i mernim instrumentima opšte namene
Proizvođač: Zettler
Model / Oznaka: AZ9431CH-12DE (AZ943-1CH-12DE)
Tip releja: Subminijaturni energetski PCB kockasti relej / monostabilni
Konfiguracija kontakata: SPDT / 1 CO (jedan preklopni kontakt)
Napon špulne: 12V DC
Otpor kalema (špulne): 400 Ohm
Maksimalna struja kontakata: 10A na 250VAC / 277VAC (12A na 125VAC)
Montaža: THT (direktno kroz rupe na PCB ploči)
Tip kućišta: Plastično / Kockasto kućište crne boje
Sertifikati: cULus, TÜV (utisnuti na kućištu)
Model / Oznaka: AZ9431CH-12DE (AZ943-1CH-12DE)
Tip releja: Subminijaturni energetski PCB kockasti relej / monostabilni
Konfiguracija kontakata: SPDT / 1 CO (jedan preklopni kontakt)
Napon špulne: 12V DC
Otpor kalema (špulne): 400 Ohm
Maksimalna struja kontakata: 10A na 250VAC / 277VAC (12A na 125VAC)
Montaža: THT (direktno kroz rupe na PCB ploči)
Tip kućišta: Plastično / Kockasto kućište crne boje
Sertifikati: cULus, TÜV (utisnuti na kućištu)
