RELE AZ9431CH-5DE

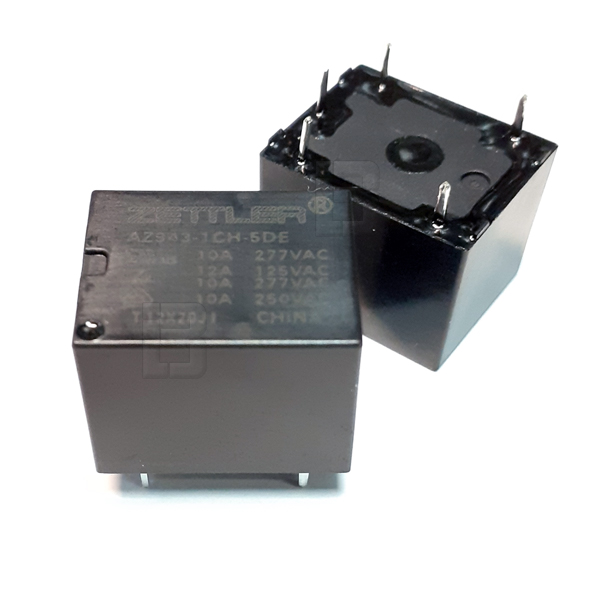

Relej AZ9431CH-5DE Zettler 5VDC 10A SPDT Monostabilni PCB
Visokokvalitetni subminijaturni elektromehanički monostabilni kockasti relej renomiranog američko-nemačkog proizvođača Zettler, sa kataloškom oznakom AZ9431CH-5DE (poznat i pod fabričkom šifrom AZ943-1CH-5DE), projektovan je za direktnu montažu na štampane pločice (PCB). Ovaj pouzdani i dugotrajni model odlikuje se kompaktnim crnim kućištem koje nudi odličan odnos minimalnih dimenzija i visoke strujne prekidne moći, olakšavajući raspored elemenata kod guste THT montaže na elektronskim pločama.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 5V DC, uz unutrašnji otpor namotaja od 70 Ohm. Monostabilni kalem obezbeđuje energetski efikasnu aktivaciju, ekonomičnu potrošnju struje i stabilan rad kontrolnog kola. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO). Dimenzionisan je za rad pod visokim strujnim opterećenjima: nominalna struja iznosi do 10A pri mrežnom naponu od 250V AC ili 277V AC, dok pod naizmeničnim naponom od 125V AC može bezbedno podneti opterećenja do 12A. Kućište pruža odličnu dielektričnu izolaciju i pouzdanu zaštitu unutrašnjih elemenata od prodora fluksa tokom procesa lemljenja zahvaljujući potpunoj zaptivenosti (sealed).
Prema dostupnim podacima iz baze i prateće tehničke dokumentacije, za ovaj tip artikla kao direktna alternativa i ekvivalent navodi se model Omron G5LE-1 DC5 (pošto deli identičnu strujnu moć od 10 ampera, isti jednosmerni napon špulne od 5VDC i potpuno isti kockasti raspored od 5 pinova na ploči), pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Zahvaljujući visokoj strujnoj moći do 12 ampera, niskom upravljačkom naponu od 5V i kompaktnom dizajnu, ovaj model se masovno primenjuje u:
Mikrokontrolerskim razvojnim sistemima i interfejsnim pločama (Arduino, Raspberry Pi i drugi 5V moduli)
Upravljačkim jedinicama unutar industrijske automatike i PLC izlaznim interfejsnim pločama
HVAC opremi, elektronskim termostatima i pratećim sistemima ventilacije i grejanja
Elektronici kućnih aparata, komercijalnoj beloj tehnici i pratećim kontrolnim pločama uređaja
Sistemima kućne automatizacije, pametnim kućama, prekidačima i kontrolerima rasvete
