RELE AZ94811AT-5DE

Relej AZ94811AT-5DE Zettler 5VDC 16A SPST-NO Kompaktni PCB

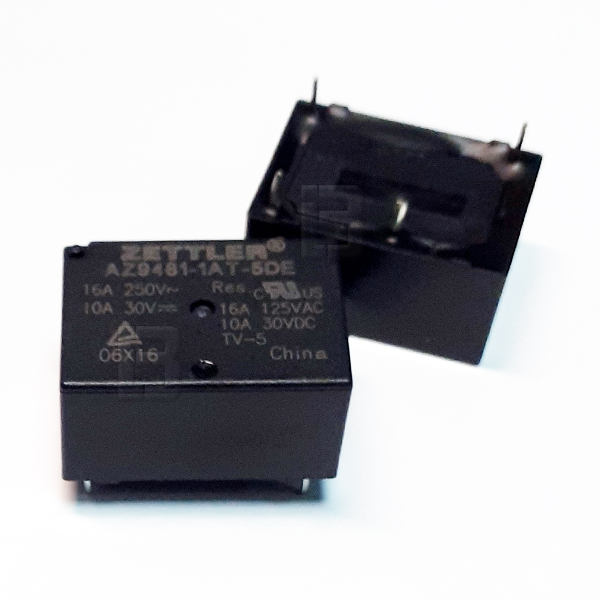

Visokokvalitetni elektromehanički monostabilni energetski relej renomiranog američko-nemačkog proizvođača Zettler, sa kataloškom oznakom AZ94811AT-5DE (poznat i pod fabričkom oznakom AZ9481-1AT-5DE), projektovan je za direktnu montažu lemljenjem na štampane pločice (PCB). Ovaj model se odlikuje izuzetno robusnim i kompaktnim kockastim kućištem crne boje koje pruža visoku dielektričnu čvrstoću i izvrsnu električnu izolaciju, optimizovan za sigurno preklapanje jakih strujnih opterećenja na pločama sa ograničenim prostorom.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 5V DC. Unutrašnji otpor namotaja iznosi 125 Ohm, što obezbeđuje visoku energetsku efikasnost kontrolnog kola, ekonomičnu potrošnju struje i minimalno odavanje toplote tokom rada pod naponom u zatvorenim kućištima. Relej ima konfiguraciju kontakata SPST-NO (Single Pole Single Throw - Normally Open), odnosno jedan normalno otvoren radni kontakt (1 Form A) sa ukupno 4 pina na kućištu (2 za špulnu i 2 za radni kontakt). Dimenzionisan je za rad sa višim strujama i deklarisan je za maksimalno opterećenje do 16A pri mrežnom naponu od 250V AC (kao i 16A na 125VAC rezistivno), dok pod jednosmernim naponom bezbedno radi do 10A na 30V DC. Takođe poseduje TV-5 sertifikaciju za otpornost na visoke strujne udare (inrush current) prilikom uključenja induktivnih opterećenja. Kućište ispunjava standarde zaptivenosti, pružajući pouzdanu mehaničku zaštitu unutrašnjih elemenata od prodora fluksa tokom procesa THT lemljenja.
Najčešća primena:
Mikrokontrolerskim razvojnim sistemima i interfejsnim pločama (Arduino, Raspberry Pi i drugi 5V logički moduli)
Elektronici kućnih aparata, bele tehnike (mašine za veš, mašine za sudove, mikrotalasne rerne, rerne)
HVAC kontrolerima, elektronskim termostatima, sistemima ventilacije i toplotnim pumpama
Upravljačkim jedinicama unutar industrijske automatike i PLC izlaznim energetskim modulima
Sistemima kućne automatizacije, pametnim kućama, prekidačima i centralama za preklapanje jače rasvete
