RELE EDR201A0500Z

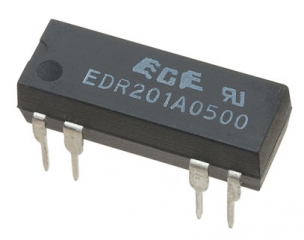

Reed relej EDR201A0500Z ECE 5VDC 0.5A SPST-NO DIP
Visokokvalitetni minijaturni reed relej renomiranog proizvođača ECE (Excel Cell Electronic), sa kataloškom oznakom EDR201A0500Z (dostupan i pod nazivom RELE EDR201A0500Z), projektovan je za direktnu montažu na štampane pločice (PCB). Ovaj model se isporučuje u standardnom DIP14 (Dual In-line Package) kućištu crne boje niskog profila, koje ima raspored pinova potpuno kompatibilan sa standardnim integrisanim kolima, što znatno olakšava projektovanje štampanih ploča i omogućava postavljanje u klasična podnožja.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 5V DC, uz unutrašnji otpor namotaja od 500 Ohm. Zbog izuzetno niske potrošnje energije, ovaj relej se može direktno pobuditi iz većine standardnih digitalnih logičkih kola, TTL/CMOS krugova i mikrokontrolera bez potrebe za dodatnim tranzistorskim pojačavačkim stepenima. Za razliku od uobičajenih otvorenih prekidača, unutrašnji kontakti su hermetički zaptiveni u staklenoj cevi ispunjenoj inertnim gasom, što pruža trajnu zaštitu od vlage, prašine i korozije. Relej ima konfiguraciju kontakata SPST-NO (Single Pole Single Throw - Normally Open), odnosno jedan normalno otvoren radni kontakt (1 Form A). Projektovan je za precizno signalno preklapanje i deklarisan za nominalnu struju do 0.5A DC (uz maksimalnu struju provođenja do 1A), radni jednosmerni napon do 100V DC i maksimalnu prekidnu moć od 10VA.
Odlikuje se izuzetno brzim odzivom sa vremenom uključenja i isključenja od svega 1.0 / 0.5 ms, što ga čini idealnim za brze komutacione krugove. Kućište pruža izvrsnu galvansku izolaciju između kontrolne špulne i prekidanog krugova. Hermetička struktura obezbeđuje vrhunsku pouzdanost i dug radni vek sa stabilnim prelaznim otporom kontakata kroz milione radnih ciklusa.
Najčešća primena:
Zbog izuzetno brze reakcije kontakata, minimalne potrošnje i normalno otvorene konfiguracije, ovaj reed model se najčešće koristi u:
Mernim instrumentima, ispitnim sistemima (ATE oprema), laboratorijskim uređajima i matricama za preklapanje signala
Mikrokontrolerskim sklopovima i automatizaciji gde je potrebna direktna pobuda sa 5V logičkih nivoa (Arduino, Raspberry Pi projekti)
Telekomunikacionoj opremi, interfejsnim komunikacionim modulima i prenosnim elektronskim sklopovima
Bezbednosnim sklopovima, sistemima za kontrolu pristupa i alarmnim centralama za nadzor petlji
Medicinskoj elektronici i uređajima koji zahtevaju visoku dielektričnu izolaciju i pouzdanost u radu
