RELE EDR201B0500Z

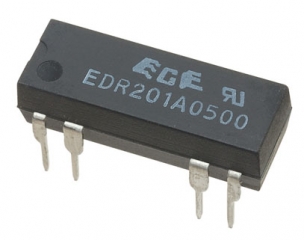

Reed relej EDR201B0500Z ECE 5VDC 0.5A SPST-NC DIP
Visokokvalitetni minijaturni reed relej renomiranog proizvođača ECE (Excel Cell Electronic), sa kataloškom oznakom EDR201B0500Z (dostupan i pod nazivom RELE EDR201B0500Z), projektovan je za direktnu montažu na štampane pločice (PCB). Ovaj model se isporučuje u standardnom DIP (Dual In-line Package) kućištu crne boje niskog profila, koje ima raspored pinova potpuno kompatibilan sa standardnim integrisanim kolima, što olakšava projektovanje ploča i omogućava postavljanje u klasična podnožja.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 5V DC, uz unutrašnji otpor namotaja od 500 Ohm i veoma nisku potrošnju energije kalema od svega 50mW. Zbog ovako niske potrošnje, relej se može direktno pobuditi iz većine standardnih digitalnih logičkih kola i mikrokontrolera bez potrebe za dodatnim tranzistorskim pojačavačkim stepenima. Za razliku od uobičajenih otvorenih modela, unutrašnji kontakti su hermetički zaptiveni u staklenoj cevi ispunjenoj inertnim gasom, što pruža potpunu zaštitu od vlage, prašine i oksidacije. Relej ima konfiguraciju kontakata SPST-NC (Single Pole Single Throw - Normally Closed), odnosno jedan normalno zatvoreni mirni kontakt (1 Form B). Projektovan je za precizno signalno preklapanje i deklarisan za maksimalnu struju do 0.5A DC, radni jednosmerni napon do 100V DC i maksimalnu prekidnu moć od 10VA.
Kućište pruža izvrsnu galvansku izolaciju između kontrolne špulne i prekidanog krugova. Hermetička struktura obezbeđuje izuzetno brzu reakciju preklapanja (visoka radna brzina) i dug radni vek sa stabilnim i niskim prelaznim otporom kontakata kroz milione radnih ciklusa.
Najčešća primena:
Zbog izuzetno brze reakcije kontakata, minimalne potrošnje od 50mW i normalno zatvorene konfiguracije, ovaj reed model se najčešće koristi u:
Bezbednosnim sklopovima, protivpožarnim i alarmnim centralama (za nadzor zatvorenih petlji i detekciju prekida linije)
Telekomunikacionoj opremi, telefonskim centralama i interfejsnim komunikacionim modulima
Mernim instrumentima, ispitnim sistemima (ATE oprema), laboratorijskim uređajima i matricama za preklapanje signala
Mikrokontrolerskim sklopovima i automatizaciji gde je potrebna direktna pobuda sa 5V logičkih nivoa
Medicinskoj elektronici i uređajima koji zahtevaju visoku dielektričnu izolaciju i pouzdanost u radu
