RELE EMI-SH-124D

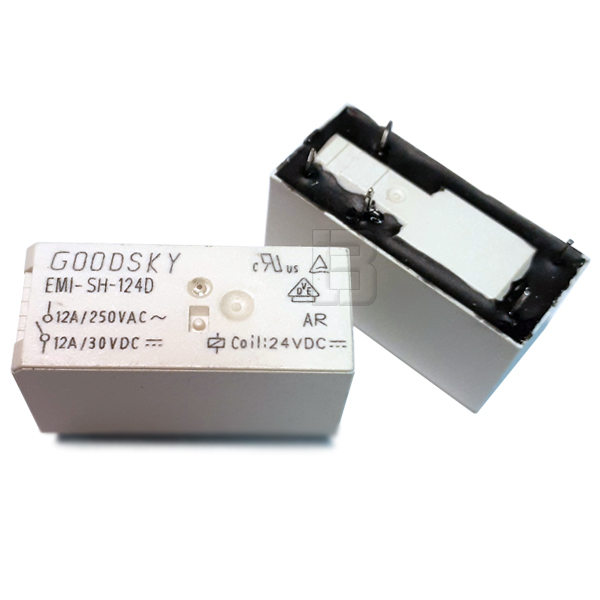

Relej EMI-SH-124D Goodsky 24VDC 12A SPDT Energetski PCB
Visokokvalitetni minijaturni elektromehanički energetski relej renomiranog proizvođača Goodsky, sa kataloškom oznakom EMI-SH-124D (takođe poznat i pod oznakom EMISH-124D), projektovan je za direktnu montažu na štampane pločice (PCB) ili za postavljanje u odgovarajuća relejna podnožja. Ovaj model karakteriše veoma vitak, niskoprofilni dizajn (slim kućište) koji omogućava visoku gustinu pakovanja komponenti na ploči i značajnu uštedu prostora u električnim sklopovima.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 24V DC, uz osetljivu i ekonomičnu potrošnju struje namotaja od svega 16.7mA. Relej ima konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO). Dimenzionisan je za pouzdano preklapanje i stabilno prekidanje visokih strujnih opterećenja do 12A pri nominalnom mrežnom naponu od 250V AC, kao i pod jednosmernim naponom do 30V DC. Oznaka "-SH-" u kataloškom broju potvrđuje da je kućište releja potpuno zaptiveno (sealed type), što unutrašnjost komponente efikasno štiti od prodiranja fluksa i hemijskih agenasa tokom automatskog lemljenja i pranja štampanih ploča.
Najčešća primena:
Zbog svog uskog, prostorno štedljivog dizajna, niske potrošnje špulne od 16.7mA i strujne moći od 12 ampera, ovaj model se masovno primenjuje u:
Industrijskim PLC izlaznim modulima, interfejsnim pločama i kontrolnim jedinicama mašina
HVAC sistemima, elektronskim kontrolerima za grejanje, klimatizaciju i cirkulacione pumpe
Elektronici kućnih aparata, bele tehnike i pratećih upravljačkih sklopova sa gustom montažom elemenata
Sistemima kućne automatizacije, pametnim prekidačima, utičnicama i centralama za rasvetu
Izvorima napajanja, punjačima akumulatora i mernim instrumentima koji zahtevaju sigurno galvansko razdvajanje
