RELE EZSS-112D

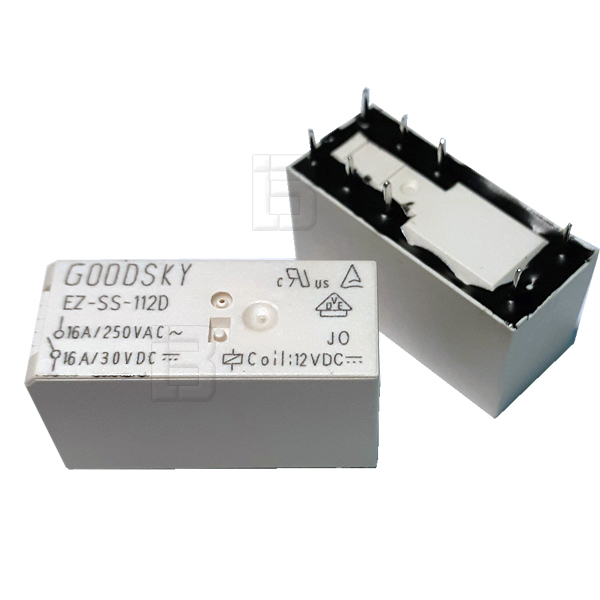

Relej EZ-SS-112D Goodsky 12VDC 16A SPDT Niskoprofilni PCB
Visokokvalitetni minijaturni elektromehanički niskoprofilni energetski relej renomiranog proizvođača Goodsky, sa kataloškom oznakom EZ-SS-112D (na sajtu zaveden pod nazivima RELE EZSS-112D i EZ-SS-112D), projektovan je za direktnu montažu lemljenjem na štampane pločice (PCB) ili za ugradnju u odgovarajuća relejna podnožja. Ovaj izuzetno pouzdani i robusni model iz serije EZ odlikuje se kompaktnom, niskoprofilnom i uzanom "slim" konstrukcijom kućišta svetlo sive boje, što tehničarima i serviserima pruža maksimalnu uštedu prostora i omogućava veliku gustinu pakovanja komponenata na elektronskoj ploči.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 12V DC, uz izuzetno ekonomičnu potrošnju struje namotaja od svega 33.3mA (označeno i u pratećem opisu CoiI: 12VDC). Mala upravljačka snaga kalema osigurava minimalno oslobađanje toplote tokom rada kontrolnog sklopa i doprinosi energetskoj efikasnosti celog modula. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 Form C / 1 CO). Dimenzionisan je za rad sa višim strujama i deklarisan za visoku prekidnu moć: nominalna struja iznosi do 16A pri mrežnom naponu od 250V AC, kao i do 16A pod jednosmernim naponom do 30V DC, uz definisanu maksimalnu struju preklapanja od 16A max. Kako bi bezbedno izdržao visoku struju od 16 ampera, ovaj model na ploči koristi specifičan raspored sa ukupno 8 pinova na kućištu, gde su izlazne nožice unutrašnje strujne staze duplirane. Oznaka "SS" u oznaci serije potvrđuje standarde zaptivenosti kućišta (flux tight), što unutrašnjost releja efikasno štiti od prodora fluksa i lemne paste tokom procesa automatskog THT lemljenja.
Najčešća primena:
HVAC kontrolerima, sistemima ventilacije, klimatizacije, toplotnim pumpama i elektronskim pločama za gasne kotlove i peći
Elektronici kućnih aparata, beloj tehnici velike snage (veš mašine, mašine za sudove, mikrotalasne rerne)
Upravljačkim jedinicama industrijskih mašina, PLC izlaznim energetskim modulima i interfejsnim pločama na DIN šini
Energetskim modulima za pametne kuće i automatizaciju zgrada za bezbedno preklapanje jačih potrošača i rasvete
Različitim elektronskim sklopovima, izvorima napajanja i mernim instrumentima opšte namene
