Relej G2R-1-DC12 Omron 12VDC 10A SPDT Industrijski PCB

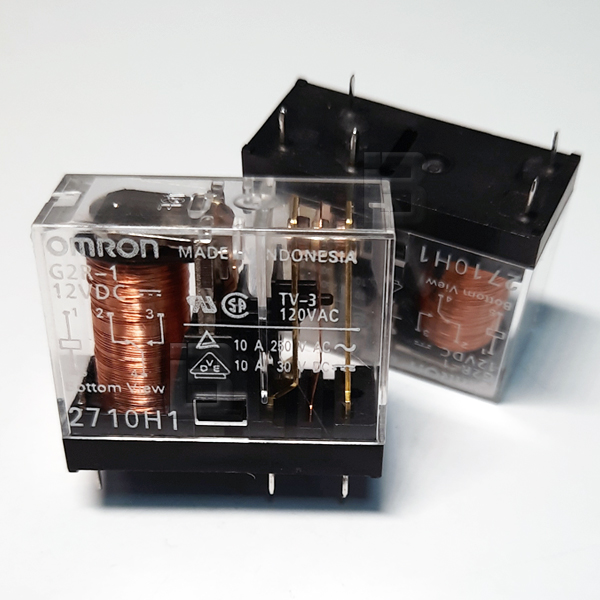

Visokokvalitetni elektromehanički industrijski energetski relej vodećeg svetskog proizvođača Omron, sa kataloškom oznakom G2R-1-DC12 (na sajtu zaveden pod oznakom RELE G2R1-DC12), projektovan je za direktnu montažu na štampane pločice (PCB) ili za ugradnju u odgovarajuća relejna podnožja. Ovaj izuzetno popularni model iz pouzdane G2R serije odlikuje se prepoznatljivim potpuno providnim kućištem koje omogućava vizuelnu proveru stanja unutrašnjih kontakata i namotaja, kao i unutrašnjim dizajnom koji pruža visoku dielektričnu čvrstoću i izvrsnu električnu izolaciju između kontrolnog kola i izvršnih kontakata.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 12V DC, uz nominalnu radnu struju kalema od 43.6mA i snagu od oko 530 mW. Unutrašnji otpor namotaja iznosi 275 Ohm, što osigurava stabilno i snažno preklapanje. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO / 1 Form C). Dimenzionisan je za pouzdano preklapanje i stabilno prekidanje jačih strujnih opterećenja do 10A pri nominalnom mrežnom naponu od 250V AC, kao i do 10A pod jednosmernim naponom do 30V DC. Takođe poseduje TV-3 sertifikaciju koja garantuje visoku otpornost na jake strujne udare (inrush current) prilikom uključenja induktivnih opterećenja na mrežnom naponu do 120VAC. Kućište pruža stabilnost i sigurnost tokom procesa automatskog THT lemljenja preko standardnog rasporeda od 5 pinova.
Najčešća primena:
Zahvaljujući dokazanom industrijskom kvalitetu, standardnom upravljačkom naponu od 12V i preklopnom kontaktu snage 10 ampera, ovaj model se masovno primenjuje u:
Upravljačkim jedinicama unutar industrijske automatike, PLC izlaznim modulima i interfejsnim pločama
Elektronici kućnih aparata, bele tehnike (mašine za veš, rerne) i pratećih kontrolnih ploča
HVAC kontrolerima, elektronskim termostatima, sistemima ventilacije i automatskog grejanja (ploče za kotlove)
Sistemima kućne automatizacije, pametnim kućama, prekidačima i kontrolerima rasvete
Različitim elektronskim sklopovima opšte namene, izvorima napajanja i mernim instrumentima
Visokokvalitetni elektromehanički industrijski energetski relej vodećeg svetskog proizvođača Omron, sa kataloškom oznakom G2R-1-DC12 (na sajtu zaveden pod oznakom RELE G2R1-DC12), projektovan je za direktnu montažu na štampane pločice (PCB) ili za ugradnju u odgovarajuća relejna podnožja. Ovaj izuzetno popularni model iz pouzdane G2R serije odlikuje se prepoznatljivim potpuno providnim kućištem koje omogućava vizuelnu proveru stanja unutrašnjih kontakata i namotaja, kao i unutrašnjim dizajnom koji pruža visoku dielektričnu čvrstoću i izvrsnu električnu izolaciju između kontrolnog kola i izvršnih kontakata.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 12V DC, uz nominalnu radnu struju kalema od 43.6mA i snagu od oko 530 mW. Unutrašnji otpor namotaja iznosi 275 Ohm, što osigurava stabilno i snažno preklapanje. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO / 1 Form C). Dimenzionisan je za pouzdano preklapanje i stabilno prekidanje jačih strujnih opterećenja do 10A pri nominalnom mrežnom naponu od 250V AC, kao i do 10A pod jednosmernim naponom do 30V DC. Takođe poseduje TV-3 sertifikaciju koja garantuje visoku otpornost na jake strujne udare (inrush current) prilikom uključenja induktivnih opterećenja na mrežnom naponu do 120VAC. Kućište pruža stabilnost i sigurnost tokom procesa automatskog THT lemljenja preko standardnog rasporeda od 5 pinova.
Najčešća primena:
Zahvaljujući dokazanom industrijskom kvalitetu, standardnom upravljačkom naponu od 12V i preklopnom kontaktu snage 10 ampera, ovaj model se masovno primenjuje u:
Upravljačkim jedinicama unutar industrijske automatike, PLC izlaznim modulima i interfejsnim pločama
Elektronici kućnih aparata, bele tehnike (mašine za veš, rerne) i pratećih kontrolnih ploča
HVAC kontrolerima, elektronskim termostatima, sistemima ventilacije i automatskog grejanja (ploče za kotlove)
Sistemima kućne automatizacije, pametnim kućama, prekidačima i kontrolerima rasvete
Različitim elektronskim sklopovima opšte namene, izvorima napajanja i mernim instrumentima
Proizvođač: Omron (Made in Indonesia)
Model / Oznaka: G2R-1-DC12 (G2R1-DC12)
Tip releja: Industrijski energetski PCB relej / Providno kućište
Konfiguracija kontakata: SPDT / 1 CO (jedan preklopni kontakt / 1 Form C)
Broj pinova: 5 pinova
Napon špulne: 12V DC
Struja špulne (potrošnja): 43.6mA (snaga ~530 mW)
Otpor kalema (špulne): 275 Ohm
Maksimalna struja kontakata: 10A na 250V AC / 30V DC
Sertifikacija opterećenja: TV-3 (otpornost na strujne udare do 120VAC)
Montaža: THT (direktno kroz rupe na PCB ploči ili u podnožje)
Tip kućišta: Plastično / Providno kućište standardne visine (Flux protection)
Sertifikati: cULus, VDE, SEV, CSA (utisnuti na kućištu)
Model / Oznaka: G2R-1-DC12 (G2R1-DC12)
Tip releja: Industrijski energetski PCB relej / Providno kućište
Konfiguracija kontakata: SPDT / 1 CO (jedan preklopni kontakt / 1 Form C)
Broj pinova: 5 pinova
Napon špulne: 12V DC
Struja špulne (potrošnja): 43.6mA (snaga ~530 mW)
Otpor kalema (špulne): 275 Ohm
Maksimalna struja kontakata: 10A na 250V AC / 30V DC
Sertifikacija opterećenja: TV-3 (otpornost na strujne udare do 120VAC)
Montaža: THT (direktno kroz rupe na PCB ploči ili u podnožje)
Tip kućišta: Plastično / Providno kućište standardne visine (Flux protection)
Sertifikati: cULus, VDE, SEV, CSA (utisnuti na kućištu)
