RELE G2RL1E-DC48

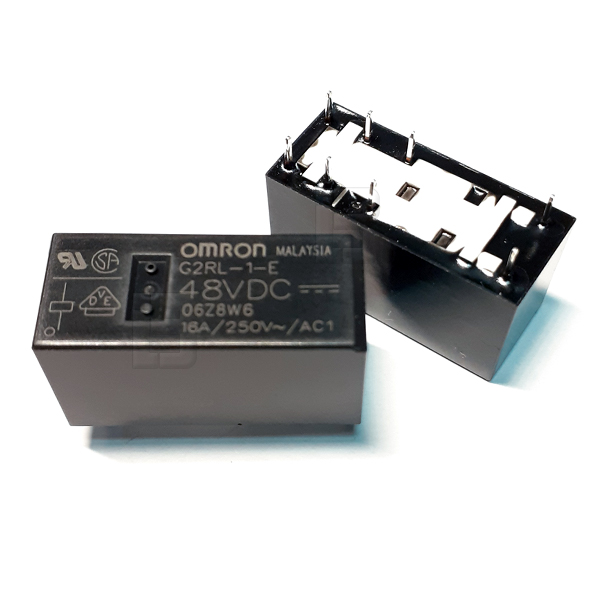

Relej G2RL-1-E DC48 Omron 48VDC 16A SPDT Niskoprofilni PCB
Visokokvalitetni elektromehanički niskoprofilni energetski relej vodećeg svetskog proizvođača Omron, sa kataloškom oznakom G2RL-1-E DC48 (na sajtu dostupan pod nazivima RELE G2RL1E-DC48 i G2RL-1-E DC48), projektovan je za direktnu montažu na štampane pločice (PCB) ili za montiranje u odgovarajuća relejna podnožja na DIN šini. Ovaj pouzdani model odlikuje se kompaktnom niskom siluetom kućišta crne boje visine od svega 15.7 mm. Unutrašnja konstrukcija obezbeđuje izuzetno visoku dielektričnu čvrstoću i izvrsnu električnu izolaciju između kontrolnog kola i izvršnih kontakata.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 48V DC, uz osetljivu i energetski efikasnu potrošnju struje namotaja od svega 8.96mA (snaga kalema iznosi oko 430 mW). Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO). Verzija sa oznakom "-E" označava visoki kapacitet preklapanja (High-capacity), što omogućava trajno i stabilno prekidanje visokih strujnih opterećenja do 16A pri nominalnom mrežnom naponu od 250V AC pod AC1 klasom opterećenja, uz definisanu maksimalnu struju preklapanja od 16A max. Kako bi bezbedno izdržao visoku struju od 16 ampera na štampanoj ploči, ovaj model koristi specifičan raspored sa dupliranim izlaznim pinovima za kontakte, što daje ukupno 8 pinova na kućištu. Kućište ispunjava visoke standarde izolacije i predviđeno je za stabilan i dugotrajan rad u zahtevnim elektronskim sklopovima.
Najčešća primena:
Upravljačkim jedinicama industrijskih mašina, PLC izlaznim modulima i energetskim pločama sa 48V DC kontrolnim naponom
HVAC kontrolerima, sistemima ventilacije, klimatizacije i pratećim cirkulacionim pumpama (ploče za kotlove)
Elektronici kućnih aparata, veš mašina, mašina za pranje sudova i bele tehnike velike snage
Energetskim modulima za pametne kuće i automatizaciju zgrada za bezbedno preklapanje jačih potrošača
Izvorima napajanja, invertorima, punjačima i mernim instrumentima koji zahtevaju visoku dielektričnu izolaciju
