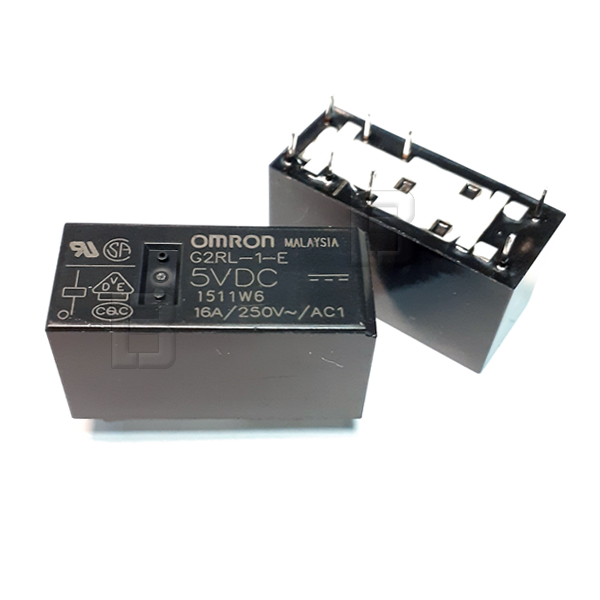

Relej G2RL-1-E DC5 Omron 5VDC 16A SPDT Niskoprofilni PCB
Visokokvalitetni elektromehanički niskoprofilni energetski relej vodećeg svetskog proizvođača Omron, sa kataloškom oznakom G2RL-1-E DC5 (na sajtu dostupan pod nazivom RELE G2RL1E-DC5), projektovan je za direktnu montažu na štampane pločice (PCB) ili za montiranje u odgovarajuća relejna podnožja na DIN šini. Ovaj pouzdani model odlikuje se kompaktnom niskom siluetom kućišta crne boje visine od svega 15.7 mm. Unutrašnja konstrukcija sa rastojanjem kontakata i kalema (klirens i puzna staza) od 10 mm obezbeđuje izuzetno visoku dielektričnu čvrstoću i izvrsnu električnu izolaciju.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 5V DC, uz nominalnu potrošnju struje namotaja od 80mA (snaga kalema iznosi oko 400 mW). Unutrašnji otpor namotaja iznosi 62.5 Ohm. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO). Verzija sa oznakom "-E" označava visoki kapacitet preklapanja (High-capacity), što omogućava trajno i stabilno prekidanje visokih strujnih opterećenja do 16A pri nominalnom mrežnom naponu od 250V AC. Kako bi izdržao visoku struju od 16 ampera, ovaj model na ploči koristi specifičan raspored sa dupliranim izlaznim pinovima za kontakte (ukupno 8 pinova na kućištu). Kućište ispunjava standarde klase izolacije F i predviđeno je za stabilan rad u širokom temperaturnom opsegu od -40 do +85 °C.
Najčešća primena:
Zahvaljujući niskoprofilnom kućištu visoke strujne moći od 16A i niskom radnom naponu od 5V, ovaj model se masovno primenjuje u:
Mikrokontrolerskim razvojnim sistemima, Arduino i Raspberry Pi modulima na 5V logičkom nivou
HVAC kontrolerima, sistemima ventilacije, klimatizaciju i pratećim cirkulacionim pumpama (ploče za kotlove)
Elektronici kućnih aparata, veš mašina, mašina za sudove i bele tehnike velike snage
Upravljačkim jedinicama industrijskih mašina i PLC izlaznim interfejsnim modulima na DIN šini
Energetskim modulima za pametne kuće i automatizaciju zgrada za bezbedno preklapanje jačih potrošača
Visokokvalitetni elektromehanički niskoprofilni energetski relej vodećeg svetskog proizvođača Omron, sa kataloškom oznakom G2RL-1-E DC5 (na sajtu dostupan pod nazivom RELE G2RL1E-DC5), projektovan je za direktnu montažu na štampane pločice (PCB) ili za montiranje u odgovarajuća relejna podnožja na DIN šini. Ovaj pouzdani model odlikuje se kompaktnom niskom siluetom kućišta crne boje visine od svega 15.7 mm. Unutrašnja konstrukcija sa rastojanjem kontakata i kalema (klirens i puzna staza) od 10 mm obezbeđuje izuzetno visoku dielektričnu čvrstoću i izvrsnu električnu izolaciju.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 5V DC, uz nominalnu potrošnju struje namotaja od 80mA (snaga kalema iznosi oko 400 mW). Unutrašnji otpor namotaja iznosi 62.5 Ohm. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO). Verzija sa oznakom "-E" označava visoki kapacitet preklapanja (High-capacity), što omogućava trajno i stabilno prekidanje visokih strujnih opterećenja do 16A pri nominalnom mrežnom naponu od 250V AC. Kako bi izdržao visoku struju od 16 ampera, ovaj model na ploči koristi specifičan raspored sa dupliranim izlaznim pinovima za kontakte (ukupno 8 pinova na kućištu). Kućište ispunjava standarde klase izolacije F i predviđeno je za stabilan rad u širokom temperaturnom opsegu od -40 do +85 °C.
Najčešća primena:
Zahvaljujući niskoprofilnom kućištu visoke strujne moći od 16A i niskom radnom naponu od 5V, ovaj model se masovno primenjuje u:
Mikrokontrolerskim razvojnim sistemima, Arduino i Raspberry Pi modulima na 5V logičkom nivou
HVAC kontrolerima, sistemima ventilacije, klimatizaciju i pratećim cirkulacionim pumpama (ploče za kotlove)
Elektronici kućnih aparata, veš mašina, mašina za sudove i bele tehnike velike snage
Upravljačkim jedinicama industrijskih mašina i PLC izlaznim interfejsnim modulima na DIN šini
Energetskim modulima za pametne kuće i automatizaciju zgrada za bezbedno preklapanje jačih potrošača
Proizvođač: Omron (Made in Malaysia)
Model / Oznaka: G2RL-1-E DC5 (G2RL1E-DC5)
Tip releja: Niskoprofilni PCB energetski relej visokog kapaciteta (visina 15.7 mm)
Konfiguracija kontakata: SPDT / 1 CO (jedan preklopni kontakt visokog kapaciteta)
Broj pinova: 8 pinova
Napon špulne: 5V DC
Otpor kalema (špulne): 62.5 Ohm
Struja špulne (potrošnja): 80mA (snaga ~400 mW)
Maksimalna struja kontakata: 16A na 250V AC
Izolacija između špulne i kontakata: 10 mm klirens
Klasa izolacije kućišta: Klasa F
Radna temperatura: od -40 do +85 °C
Montaža: THT (direktno kroz rupe na PCB ploči)
Sertifikati: cULus, VDE (utisnuti na kućištu)
Model / Oznaka: G2RL-1-E DC5 (G2RL1E-DC5)
Tip releja: Niskoprofilni PCB energetski relej visokog kapaciteta (visina 15.7 mm)
Konfiguracija kontakata: SPDT / 1 CO (jedan preklopni kontakt visokog kapaciteta)
Broj pinova: 8 pinova
Napon špulne: 5V DC
Otpor kalema (špulne): 62.5 Ohm
Struja špulne (potrošnja): 80mA (snaga ~400 mW)
Maksimalna struja kontakata: 16A na 250V AC
Izolacija između špulne i kontakata: 10 mm klirens
Klasa izolacije kućišta: Klasa F
Radna temperatura: od -40 do +85 °C
Montaža: THT (direktno kroz rupe na PCB ploči)
Sertifikati: cULus, VDE (utisnuti na kućištu)
