Relej G4A-1A-E DC5 Omron 5VDC 20A SPST-NO Kombinovani PCB Faston

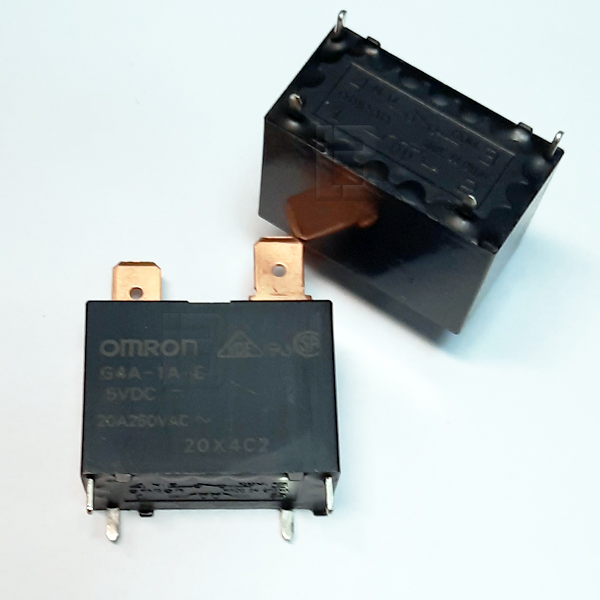

Visokokvalitetni elektromehanički energetski relej visoke snage renomiranog svetskog proizvođača Omron, sa kataloškom oznakom G4A-1A-E DC5 (na sajtu zaveden pod nazivom RELE G4A1AEDC5), specijalno je projektovan za teške energetske sklopove i uređaje visoke potrošnje. Ovaj specifični model odlikuje se unikatnim kombinovanim tipom terminala: sa donje strane kućišta nalaze se klasični pinovi za direktno lemljenje na štampanu ploču (PCB), dok se sa gornje strane nalaze integrisani muški brzi Faston 250 konektori (buksne širine 6.3 mm), što omogućava direktno i bezbedno povezivanje energetskih kablova bez opterećivanja samih vodova na ploči.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 5V DC, uz nominalnu struju špulne od 180mA i potrošnju energije kalema (snagu) od oko 900 mW. Relej poseduje konfiguraciju kontakata SPST-NO (Single Pole Single Throw - Normally Open), odnosno jedan normalno otvoren radni kontakt (1 Form A). Dimenzionisan je za rad sa visokim strujama i sposoban je da trajno i bezbedno preklapa jake induktivne i rezistivne potrošače do 20A pri nominalnom mrežnom naponu od 250V AC, uz definisanu maksimalnu vršnu struju strujnog udara (inrush current) do čak 80A. Robusna unutrašnja konstrukcija kontakata obezbeđuje izuzetnu dugovečnost i otpornost na električni luk, što ovaj energetski model čini idealnim izborom za upravljanje kompresorima i grejačima velike snage.
Najčešća primena:
Najčešće se koristi kod KLIMA uređaja (za direktno i pouzdano pokretanje jakih kompresora spoljne jedinice)
HVAC sistemima, toplotnim pumpama, sistemima ventilacije i profesionalnim električnim kotlovima za grejanje
Mikrokontrolerskim razvojnim sistemima i interfejsnim pločama na 5V logičkom nivou koje upravljaju jakim potrošačima
Elektronici kućnih aparata velike snage, profesionalnoj beloj tehnici, mašinama za pranje veša i rernama
Upravljačkim jedinicama unutar industrijske automatike i energetskim modulima koji komutiraju jake struje potrošača
Visokokvalitetni elektromehanički energetski relej visoke snage renomiranog svetskog proizvođača Omron, sa kataloškom oznakom G4A-1A-E DC5 (na sajtu zaveden pod nazivom RELE G4A1AEDC5), specijalno je projektovan za teške energetske sklopove i uređaje visoke potrošnje. Ovaj specifični model odlikuje se unikatnim kombinovanim tipom terminala: sa donje strane kućišta nalaze se klasični pinovi za direktno lemljenje na štampanu ploču (PCB), dok se sa gornje strane nalaze integrisani muški brzi Faston 250 konektori (buksne širine 6.3 mm), što omogućava direktno i bezbedno povezivanje energetskih kablova bez opterećivanja samih vodova na ploči.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 5V DC, uz nominalnu struju špulne od 180mA i potrošnju energije kalema (snagu) od oko 900 mW. Relej poseduje konfiguraciju kontakata SPST-NO (Single Pole Single Throw - Normally Open), odnosno jedan normalno otvoren radni kontakt (1 Form A). Dimenzionisan je za rad sa visokim strujama i sposoban je da trajno i bezbedno preklapa jake induktivne i rezistivne potrošače do 20A pri nominalnom mrežnom naponu od 250V AC, uz definisanu maksimalnu vršnu struju strujnog udara (inrush current) do čak 80A. Robusna unutrašnja konstrukcija kontakata obezbeđuje izuzetnu dugovečnost i otpornost na električni luk, što ovaj energetski model čini idealnim izborom za upravljanje kompresorima i grejačima velike snage.
Najčešća primena:
Najčešće se koristi kod KLIMA uređaja (za direktno i pouzdano pokretanje jakih kompresora spoljne jedinice)
HVAC sistemima, toplotnim pumpama, sistemima ventilacije i profesionalnim električnim kotlovima za grejanje
Mikrokontrolerskim razvojnim sistemima i interfejsnim pločama na 5V logičkom nivou koje upravljaju jakim potrošačima
Elektronici kućnih aparata velike snage, profesionalnoj beloj tehnici, mašinama za pranje veša i rernama
Upravljačkim jedinicama unutar industrijske automatike i energetskim modulima koji komutiraju jake struje potrošača
Proizvođač: OmronModel / Oznaka: G4A-1A-E DC5 (G4A1AEDC5)
Tip releja: PCB energetski relej velike snage sa gornjim Faston terminalima
Konfiguracija kontakata: SPST-NO / 1 NO (jedan normalno otvoren radni kontakt / 1 Form A)
Tip terminala: Kombinovani (PCB pinovi dole + Faston 250 buksne 6.3mm gore)
Napon špulne: 5V DC
Struja špulne (potrošnja): 180 mA
Maksimalna struja kontakata: 20A na 250V AC (Vršna inrush struja do 80A)
Montaža: THT (Through-Hole kroz rupe na ploči) + kablovske buksne
Tip kućišta: Plastično / Kockasto kućište crne boje visoke dielektrične čvrstoće
Sertifikati: cULus, VDE (utisnuti na kućištu)
Tip releja: PCB energetski relej velike snage sa gornjim Faston terminalima
Konfiguracija kontakata: SPST-NO / 1 NO (jedan normalno otvoren radni kontakt / 1 Form A)
Tip terminala: Kombinovani (PCB pinovi dole + Faston 250 buksne 6.3mm gore)
Napon špulne: 5V DC
Struja špulne (potrošnja): 180 mA
Maksimalna struja kontakata: 20A na 250V AC (Vršna inrush struja do 80A)
Montaža: THT (Through-Hole kroz rupe na ploči) + kablovske buksne
Tip kućišta: Plastično / Kockasto kućište crne boje visoke dielektrične čvrstoće
Sertifikati: cULus, VDE (utisnuti na kućištu)
