Relej G5LE-1 DC24 Omron 24VDC 10A SPDT Industrijski PCB

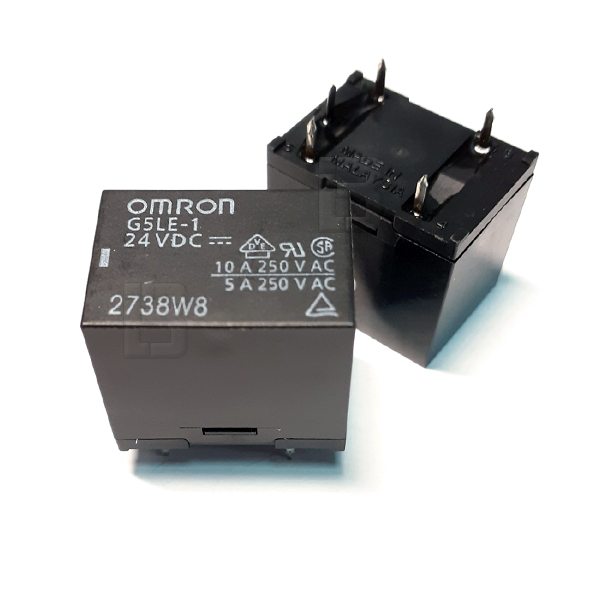

Visokokvalitetni elektromehanički kockasti relej vodećeg svetskog proizvođača Omron, sa kataloškom oznakom G5LE-1 DC24 (na sajtu zaveden pod nazivom RELE G5LE-1DC24), projektovan je za direktnu montažu na štampane pločice (PCB). Ovaj izuzetno popularni model odlikuje se kompaktnim kockastim kućištem crne boje i naprednom unutrašnjom konstrukcijom koja obezbeđuje visoku otpornost na naponske udare i izvrsnu izolaciju između kontrolnog kola i izvršnih kontakata.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 24V DC, uz ekonomičnu potrošnju struje namotaja od svega 16.7mA (nominalna snaga kalema iznosi oko 400 mW). Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO / 1 Form C). Kontakti su prilagođeni za pouzdano preklapanje i stabilno prekidanje strujnih opterećenja do 10A pri 250V AC (odnosno do 10A na 240VAC prema fabričkoj specifikaciji), kao i do 8A pod jednosmernim naponom na 30V DC. Kućište ispunjava standarde klase zaštite od prodiranja fluksa lemne paste (flux protection), pružajući stabilnost i sigurnost tokom procesa automatskog THT lemljenja preko standardnog rasporeda od 5 pinova.
Prema dostupnim podacima, za ovaj tip artikla kao moguća alternativa često se navode modeli 36.11.9.024 RELEJ, RELE RWH-SS-124D GOODSKY i RELE AZ9431CH-24DE, pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre, raspored i raster nožica radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Upravljačkim jedinicama unutar industrijske automatike i PLC izlaznim interfejsnim pločama
HVAC opremi, elektronskim termostatima, sistemima ventilacije i automatskog grejanja
Elektronici kućnih aparata, bele tehnike (mašine za veš, mašine za sudove) i pratećih kontrolnih ploča uređaja
Sistemima kućne automatizacije, pametnim kućama, prekidačima i kontrolerima rasvete
Različitim elektronskim sklopovima, izvorima napajanja i mernim instrumentima opšte namene
Visokokvalitetni elektromehanički kockasti relej vodećeg svetskog proizvođača Omron, sa kataloškom oznakom G5LE-1 DC24 (na sajtu zaveden pod nazivom RELE G5LE-1DC24), projektovan je za direktnu montažu na štampane pločice (PCB). Ovaj izuzetno popularni model odlikuje se kompaktnim kockastim kućištem crne boje i naprednom unutrašnjom konstrukcijom koja obezbeđuje visoku otpornost na naponske udare i izvrsnu izolaciju između kontrolnog kola i izvršnih kontakata.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 24V DC, uz ekonomičnu potrošnju struje namotaja od svega 16.7mA (nominalna snaga kalema iznosi oko 400 mW). Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO / 1 Form C). Kontakti su prilagođeni za pouzdano preklapanje i stabilno prekidanje strujnih opterećenja do 10A pri 250V AC (odnosno do 10A na 240VAC prema fabričkoj specifikaciji), kao i do 8A pod jednosmernim naponom na 30V DC. Kućište ispunjava standarde klase zaštite od prodiranja fluksa lemne paste (flux protection), pružajući stabilnost i sigurnost tokom procesa automatskog THT lemljenja preko standardnog rasporeda od 5 pinova.
Prema dostupnim podacima, za ovaj tip artikla kao moguća alternativa često se navode modeli 36.11.9.024 RELEJ, RELE RWH-SS-124D GOODSKY i RELE AZ9431CH-24DE, pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre, raspored i raster nožica radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Upravljačkim jedinicama unutar industrijske automatike i PLC izlaznim interfejsnim pločama
HVAC opremi, elektronskim termostatima, sistemima ventilacije i automatskog grejanja
Elektronici kućnih aparata, bele tehnike (mašine za veš, mašine za sudove) i pratećih kontrolnih ploča uređaja
Sistemima kućne automatizacije, pametnim kućama, prekidačima i kontrolerima rasvete
Različitim elektronskim sklopovima, izvorima napajanja i mernim instrumentima opšte namene
Proizvođač: Omron
Model / Oznaka: G5LE-1 DC24 (G5LE1-DC24)
Tip releja: Kompaktni kockasti PCB energetski relej (General Purpose)
Konfiguracija kontakata: SPDT / 1 CO (jedan preklopni kontakt / 1 Form C)
Broj pinova: 5 pinova (kockasti raspored)
Napon špulne: 24V DC
Struja špulne (potrošnja): 16.7 mA
Nominalna potrošnja kalema: ~400 mW
Maksimalna struja kontakata: 10A na 250V AC / 8A na 30V DC
Montaža: THT (direktno kroz rupe na PCB ploči)
Tip kućišta: Plastično / Kockasto kućište crne boje (Flux protection)
Sertifikati: cULus, VDE, CSA (utisnuti na kućištu)
Model / Oznaka: G5LE-1 DC24 (G5LE1-DC24)
Tip releja: Kompaktni kockasti PCB energetski relej (General Purpose)
Konfiguracija kontakata: SPDT / 1 CO (jedan preklopni kontakt / 1 Form C)
Broj pinova: 5 pinova (kockasti raspored)
Napon špulne: 24V DC
Struja špulne (potrošnja): 16.7 mA
Nominalna potrošnja kalema: ~400 mW
Maksimalna struja kontakata: 10A na 250V AC / 8A na 30V DC
Montaža: THT (direktno kroz rupe na PCB ploči)
Tip kućišta: Plastično / Kockasto kućište crne boje (Flux protection)
Sertifikati: cULus, VDE, CSA (utisnuti na kućištu)
