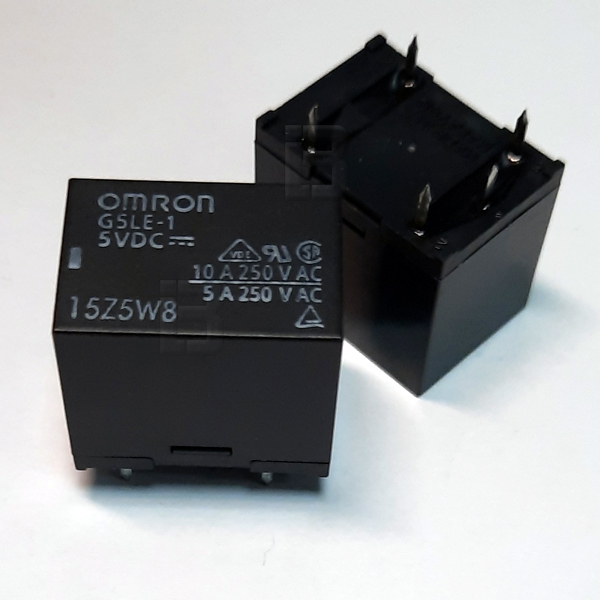

Relej G5LE-1 DC5 Omron 5VDC 10A SPDT Industrijski PCB
Visokokvalitetni elektromehanički kockasti relej vodećeg svetskog proizvođača Omron, sa kataloškom oznakom G5LE-1 DC5 (na samom sajtu zaveden pod oznakom RELE G5LE-1DC5), projektovan je za direktnu montažu na štampane pločice (PCB). Ovaj izuzetno popularni model iz pouzdane G5LE serije odlikuje se kompaktnim kockastim kućištem crne boje i naprednom unutrašnjom konstrukcijom koja obezbeđuje visoku otpornost na naponske udare i izvrsnu izolaciju između kontrolnog kola i izvršnih kontakata.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 5V DC, uz osetljivu i ekonomičnu potrošnju struje namotaja od 79.4mA (nominalna snaga kalema iznosi oko 400 mW). Unutrašnji otpor namotaja iznosi 63 Ohm, što omogućava visoku energetsku efikasnost upravljačkog sklopa i minimalno oslobađanje toplote tokom rada. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO / 1 Form C). Kontakti su prilagođeni za pouzdano preklapanje i stabilno prekidanje strujnih opterećenja do 10A pri nominalnom mrežnom naponu od 250V AC, kao i do 8A pod jednosmernim naponom na 30V DC. Kućište ispunjava standarde klase zaštite od prodiranja fluksa lemne paste (flux protection), pružajući stabilnost i sigurnost tokom procesa automatskog THT lemljenja preko standardnog rasporeda od 5 pinova.
Najčešća primena:
Zahvaljujući dokazanom industrijskom kvalitetu, niskom upravljačkom naponu od 5V i preklopnom kontaktu snage 10 ampera, ovaj model se masovno primenjuje u:
Mikrokontrolerskim razvojnim sistemima i interfejsnim pločama (Arduino, Raspberry Pi i drugi 5V logički moduli)
Upravljačkim jedinicama unutar industrijske automatike i PLC izlaznim interfejsnim pločama
Elektronici kućnih aparata, bele tehnike (mašine za veš, mašine za sudove) i pratećih kontrolnih ploča uređaja
HVAC opremi, elektronskim termostatima, sistemima ventilacije i automatskog grejanja
Sistemima kućne automatizacije, pametnim kućama, prekidačima i kontrolerima rasvete
Visokokvalitetni elektromehanički kockasti relej vodećeg svetskog proizvođača Omron, sa kataloškom oznakom G5LE-1 DC5 (na samom sajtu zaveden pod oznakom RELE G5LE-1DC5), projektovan je za direktnu montažu na štampane pločice (PCB). Ovaj izuzetno popularni model iz pouzdane G5LE serije odlikuje se kompaktnim kockastim kućištem crne boje i naprednom unutrašnjom konstrukcijom koja obezbeđuje visoku otpornost na naponske udare i izvrsnu izolaciju između kontrolnog kola i izvršnih kontakata.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 5V DC, uz osetljivu i ekonomičnu potrošnju struje namotaja od 79.4mA (nominalna snaga kalema iznosi oko 400 mW). Unutrašnji otpor namotaja iznosi 63 Ohm, što omogućava visoku energetsku efikasnost upravljačkog sklopa i minimalno oslobađanje toplote tokom rada. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO / 1 Form C). Kontakti su prilagođeni za pouzdano preklapanje i stabilno prekidanje strujnih opterećenja do 10A pri nominalnom mrežnom naponu od 250V AC, kao i do 8A pod jednosmernim naponom na 30V DC. Kućište ispunjava standarde klase zaštite od prodiranja fluksa lemne paste (flux protection), pružajući stabilnost i sigurnost tokom procesa automatskog THT lemljenja preko standardnog rasporeda od 5 pinova.
Najčešća primena:
Zahvaljujući dokazanom industrijskom kvalitetu, niskom upravljačkom naponu od 5V i preklopnom kontaktu snage 10 ampera, ovaj model se masovno primenjuje u:
Mikrokontrolerskim razvojnim sistemima i interfejsnim pločama (Arduino, Raspberry Pi i drugi 5V logički moduli)
Upravljačkim jedinicama unutar industrijske automatike i PLC izlaznim interfejsnim pločama
Elektronici kućnih aparata, bele tehnike (mašine za veš, mašine za sudove) i pratećih kontrolnih ploča uređaja
HVAC opremi, elektronskim termostatima, sistemima ventilacije i automatskog grejanja
Sistemima kućne automatizacije, pametnim kućama, prekidačima i kontrolerima rasvete
Proizvođač: Omron
Model / Oznaka: G5LE-1 DC5 (G5LE1-DC5)
Tip releja: Kompaktni kockasti PCB energetski relej (General Purpose)
Konfiguracija kontakata: SPDT / 1 CO (jedan preklopni kontakt / 1 Form C)
Broj pinova: 5 pinova (kockasti raspored)
Napon špulne: 5V DC
Struja špulne (potrošnja): 79.4mA
Otpor kalema (špulne): 63 Ohm
Nominalna potrošnja kalema: ~400 mW
Maksimalna struja kontakata: 10A na 250V AC / 8A na 30V DC
Montaža: THT (direktno kroz rupe na PCB ploči)
Tip kućišta: Plastično / Kockasto kućište crne boje (Flux protection)
Sertifikati: cULus, VDE (utisnuti na kućištu)
Model / Oznaka: G5LE-1 DC5 (G5LE1-DC5)
Tip releja: Kompaktni kockasti PCB energetski relej (General Purpose)
Konfiguracija kontakata: SPDT / 1 CO (jedan preklopni kontakt / 1 Form C)
Broj pinova: 5 pinova (kockasti raspored)
Napon špulne: 5V DC
Struja špulne (potrošnja): 79.4mA
Otpor kalema (špulne): 63 Ohm
Nominalna potrošnja kalema: ~400 mW
Maksimalna struja kontakata: 10A na 250V AC / 8A na 30V DC
Montaža: THT (direktno kroz rupe na PCB ploči)
Tip kućišta: Plastično / Kockasto kućište crne boje (Flux protection)
Sertifikati: cULus, VDE (utisnuti na kućištu)
