RELE G5V-1-DC24

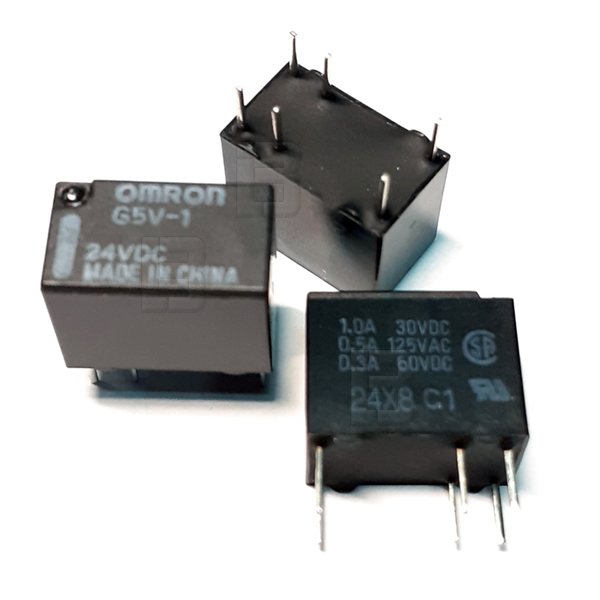

Relej G5V-1-DC24 Omron 24VDC 1A SPDT Signalni PCB
Visokokvalitetni subminijaturni elektromehanički signalni relej vodećeg svetskog proizvođača Omron, sa kataloškom oznakom G5V-1-DC24 (na sajtu zaveden pod nazivom RELE G5V-1-DC24), projektovan je za direktnu montažu lemljenjem na štampane pločice (PCB). Ovaj izuzetno popularni model odlikuje se ultra-kompaktnim i niskoprofilnim pravougaonim kućištem crne boje koje pruža maksimalnu uštedu prostora i veliku gustinu pakovanja komponenata na elektronskoj ploči, što ga čini izvrsnim izborom za preklapanje osetljivih mernih i komunikacionih linija.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 24V DC, uz nominalnu radnu struju kalema od svega 6.3mA (potrošnja kalema iznosi oko 150 mW). Izuzetno niska potrošnja energije kalema osigurava minimalno oslobađanje toplote tokom dugotrajnog rada pod naponom u zatvorenim kućištima instrumenata i omogućava visoku energetsku efikasnost upravljačkog sklopa. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO / 1 Form C) sa ukupno 5 pinova na kućištu. Kontakti preko osnovne legure imaju nanet dodatni sloj pozlate koji uspešno sprečava oksidaciju, osigurava vrhunsku pouzdanost i zadržava izuzetno nizak prelazni otpor pri komutaciji slabih struja. Relej je deklarisan za opterećenja do 1A na 24V DC, do 1A na 30V DC, do 0.3A na 60V DC, dok pod naizmeničnim naponom bezbedno radi do 0.5A na 125V AC, uz maksimalnu definisanu struju preklapanja od 1A max. Plastično kućište ispunjava visoke standarde zaptivenosti, pružajući stabilnu zaštitu unutrašnjih elemenata od prodora vlage i fluksa lemne paste tokom automatskog THT lemljenja.
Najčešća primena:
Telekomunikacionoj opremi, mrežnim preklopnicima, ruterima i interfejsnim komunikacionim modulima
Audio i video opremi, miksetama, pojačalima i studijskim instalacijama za precizno preklapanje signala
Mernim instrumentima, laboratorijskim uređajima, senzorima i industrijskim ispitnim sistemima (test oprema)
Mikrokontrolerskim razvojnim sistemima i interfejsnim pločama koje rade sa višim naponima periferije
Sistemima kućne automatizacije, pametnim kućnim instalacijama i alarmnim centralama
