RELE G5V-2H1DC12

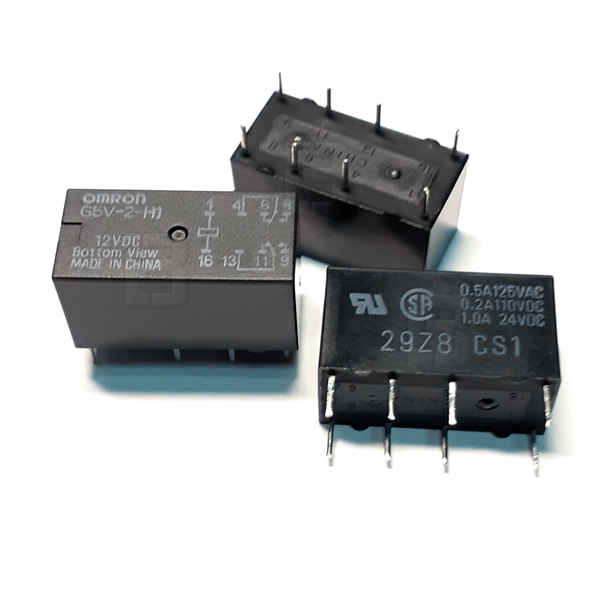

Relej G5V-2-H1 DC12 Omron 12VDC 1A DPDT Signalni PCB
Visokokvalitetni subminijaturni elektromehanički signalni relej vodećeg svetskog proizvođača Omron, sa kataloškom oznakom G5V-2-H1 DC12 (na sajtu zaveden pod nazivom RELE G5V-2H1DC12), projektovan je za direktnu montažu lemljenjem na štampane pločice (PCB). Ovaj izuzetno popularni model odlikuje se kompaktnim i niskoprofilnim pravougaonim kućištem crne boje koje nudi maksimalnu uštedu prostora i veliku gustinu pakovanja komponenata na elektronskoj ploči, što ga čini izvrsnim izborom za preklapanje osetljivih mernih i komunikacionih linija.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 12V DC, uz izuzetno ekonomičnu i visokoosetljivu potrošnju struje namotaja od svega 12.5mA (nominalna snaga kalema iznosi oko 150 mW). Varijanta sa oznakom "-H1" u kataloškom broju označava model visoke osetljivosti (High-sensitivity type) sa modifikovanim unutrašnjim namotajem, što obezbeđuje minimalno oslobađanje toplote tokom dugotrajnog rada pod naponom u zatvorenim kućištima instrumenata. Relej poseduje konfiguraciju kontakata DPDT, odnosno dva nezavisna preklopna kontakta (2 Form C / 2 CO). Kontakti su izrađeni od napredne legure sa slojem pozlate koji uspešno sprečava oksidaciju, osigurava vrhunsku pouzdanost i zadržava izuzetno nizak prelazni otpor pri komutaciji slabih struja. Relej je deklarisan za opterećenja do 1A na 24V DC, do 0.2A na 110V DC, dok pod naizmeničnim naponom bezbedno radi do 0.5A na 125V AC, uz maksimalnu definisanu struju preklapanja od 1A max. Kućište ispunjava standarde zaptivenosti, pružajući stabilnu zaštitu unutrašnjih elemenata od prodora vlage i fluksa lemne paste tokom automatskog THT lemljenja.
Prema dostupnim podacima, za ovaj tip artikla kao moguća alternativa navodi se model 30.22.7.012 RELEJ 2A12V, pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre i raster nožica radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Telekomunikacionoj opremi, mrežnim preklopnicima, ruterima i interfejsnim komunikacionim modulima
Audio i video opremi, miksetama, pojačalima i studijskim instalacijama za precizno preklapanje signala
Mernim instrumentima, laboratorijskim uređajima, senzorima i industrijskim ispitnim sistemima (test oprema)
Medicinskoj elektronici, kontrolnim panelima visoke preciznosti i procesnoj automatici
Sistemima automatizacije zgrada, pametnim kućnim instalacijama i alarmnim centralama
