RELE G5V-2H1DC5

Relej G5V-2-H1 DC5 Omron 5VDC 1A DPDT Signalni PCB

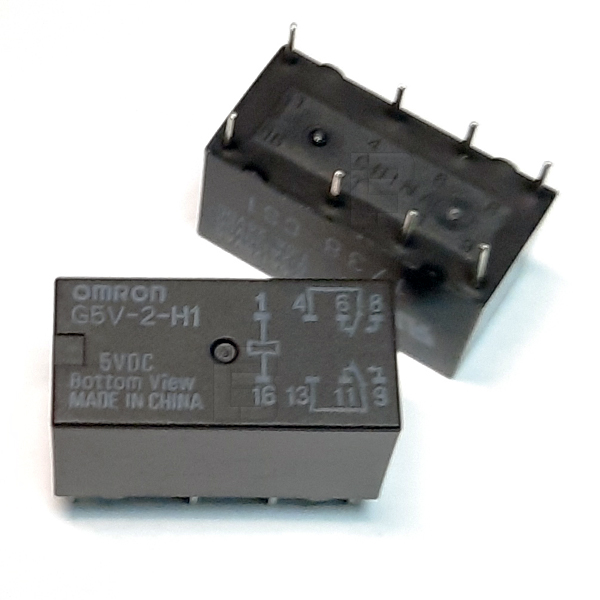

Visokokvalitetni subminijaturni elektromehanički signalni relej vodećeg svetskog proizvođača Omron, sa kataloškom oznakom G5V-2-H1 DC5 (na sajtu zaveden pod nazivom RELE G5V-2H1DC5), projektovan je za direktnu montažu lemljenjem na štampane pločice (PCB). Ovaj izuzetno popularni model odlikuje se kompaktnim i niskoprofilnim pravougaonim kućištem crne boje koje pruža maksimalnu uštedu prostora i veliku gustinu pakovanja komponenata na elektronskoj ploči, što ga čini izvrsnim izborom za preklapanje osetljivih signalnih krugova.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 5V DC, uz nominalnu radnu struju kalema od 30mA, što osigurava stabilno aktiviranje kontakata. Varijanta sa oznakom "-H1" u kataloškom broju označava model visoke osetljivosti (High-sensitivity type) sa modifikovanim unutrašnjim namotajem, što značajno smanjuje termičko opterećenje i odavanje toplote tokom rada unutar zatvorenih kućišta instrumenata. Relej poseduje konfiguraciju kontakata DPDT, odnosno dva nezavisna preklopna kontakta (2 Form C / 2 CO). Kontakti preko osnovne legure imaju nanet dodatni sloj pozlate koji sprečava oksidaciju, garantuje izuzetno nizak prelazni otpor i pruža vrhunsku pouzdanost pri komutaciji slabih i osetljivih struja. Komponenta je deklarisana za strujna opterećenja do 1A na 24V DC, dok pod naizmeničnim naponom bezbedno radi do 0.5A na 125V AC, uz maksimalnu definisanu struju preklapanja od 1A max. Kućište ispunjava visoke standarde zaptivenosti, efikasno štiteći unutrašnjost od prodiranja vlage i fluksa lemne paste tokom automatskog THT lemljenja na ploči.
Prema podacima istaknutim na samom sajtu, kao moguća alternativa za ovaj artikal navodi se model 30.22.7.005.0010 RELEJ, pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre i raster nožica radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Mikrokontrolerskim razvojnim sistemima i interfejsnim pločama (Arduino, Raspberry Pi i drugi 5V logički moduli)
Audio i video opremi, miksetama, pojačalima i studijskim instalacijama za precizno preklapanje signala
Mernim instrumentima, laboratorijskim uređajima, senzorima i industrijskim ispitnim sistemima (test oprema)
Telekomunikacionoj opremi, mrežnim preklopnicima, ruterima i interfejsnim komunikacionim modulima
Sistemima kućne automatizacije, pametnim kućnim instalacijama i alarmnim centralama
