RELE G6B-1114P-US-DC24

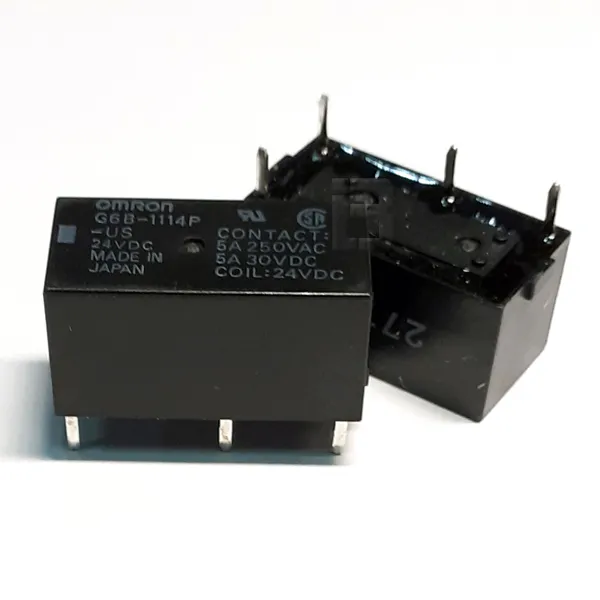

Relej G6B-1114P-US-DC24 Omron 24VDC 5A SPST-NO Subminijaturni PCB
Visokokvalitetni subminijaturni elektromehanički energetski relej vodećeg svetskog proizvođača Omron, sa kataloškom oznakom G6B-1114P-US-DC24 (na sajtu zaveden pod nazivom RELE G6B-1114P-US-DC24 i šifrom 7798756), projektovan je za direktnu montažu lemljenjem na štampane pločice (PCB). Ovaj izuzetno popularni model iz pouzdane G6B serije odlikuje se ultra-kompaktnim, uskim dizajnom kućišta crne boje dužine 20 mm i širine i visine od svega 10 mm. Ovakav oblik nudi optimalan odnos između minimalnih dimenzija i visoke prekidne moći, olakšavajući veliku gustinu pakovanja i maksimalnu uštedu prostora u modernim elektronskim uređajima i upravljačkim modulima.
Uređaj radi sa nominalnim jednosmernim naponom zavojnice (kalema) od 24V DC, uz nominalnu struju i izuzetno ekonomičnu radnu potrošnju struje namotaja od svega 8.3 mA (nominalna snaga kalema iznosi oko 200 mW). Unutrašnji otpor zavojnice iznosi 2.88 KOhm (2880 Ohm), što minimizuje oslobađanje toplote tokom dugotrajnog rada pod naponom u zatvorenim kućištima instrumenata i štiti prateću kontrolnu elektroniku na ploči. Relej poseduje konfiguraciju kontakata SPST-NO (Single Pole Single Throw - Normally Open), odnosno jedan normalno otvoren radni kontakt (1 NO / 1 Form A) sa ukupno 4 pina dužine 3.5 mm na kućištu. Dimenzionisan je za pouzdano preklapanje i stabilno prekidanje strujnih opterećenja do 5A pri nominalnom mrežnom naponu od 250V AC, kao i do 5A pod jednosmernim naponom na 30V DC. Kućište ispunjava standarde visoke dielektrične izolacije i predviđeno je za stabilan i dugotrajan rad u zahtevnim industrijskim sklopovima.
Najčešća primena:
Upravljačkim jedinicama unutar industrijske automatike, PLC izlaznim interfejsnim pločama i blokovima releja
HVAC kontrolerima, elektronskim termostatima, sistemima ventilacije i pratećim sklopovima automatskog grejanja
Elektronici kućnih aparata, komercijalnoj beloj tehnici i pratećim kontrolnim pločama uređaja sa gustom montažom
Sistemima kućne automatizacije, pametnim zgradama, kompaktnim prekidačima i kontrolerima rasvete
Različitim elektronskim modulima opšte namene, izvorima napajanja i mernim instrumentima sa ograničenim prostorom
