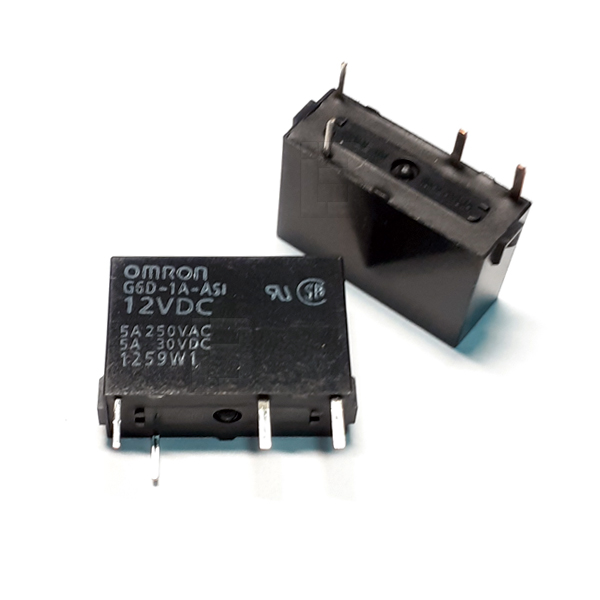

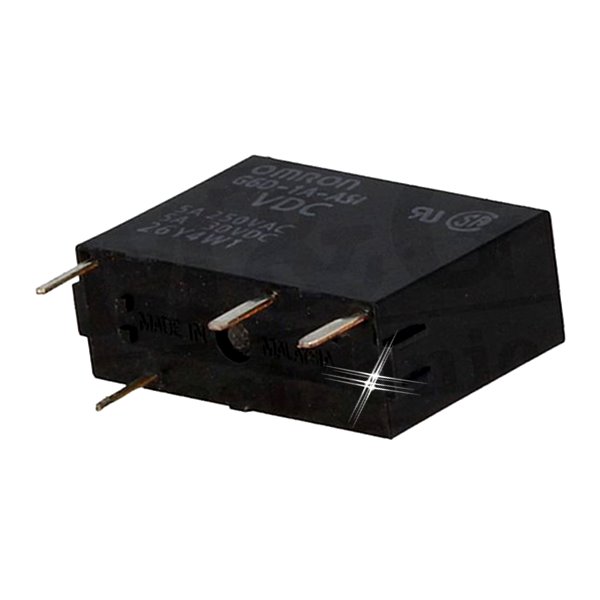

Relej G6D-1A-ASI DC12 Omron 12VDC 5A SPST-NO Subminijaturni PCB
Visokokvalitetni subminijaturni elektromehanički energetski relej vodećeg svetskog proizvođača Omron, sa kataloškom oznakom G6D-1A-ASI DC12 (dostupan pod nazivom RELE G6D1A-ASI12), projektovan je za direktnu montažu lemljenjem na štampane pločice (PCB). Ovaj izuzetno popularni model odlikuje se ultra-kompaktnim, uskim dizajnom kućišta crne boje koji nudi optimalan odnos između minimalnih dimenzija i visoke prekidne moći, olakšavajući veliku gustinu pakovanja i maksimalnu uštedu prostora u modernim elektronskim uređajima i upravljačkim modulima.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 12V DC, uz izuzetno ekonomičnu i osetljivu potrošnju struje namotaja od svega 16.7mA (nominalna snaga kalema iznosi oko 200 mW). Unutrašnji otpor namotaja iznosi 720 Ohm, što minimizuje oslobađanje toplote tokom dugotrajnog rada pod naponom u zatvorenim kućištima i štiti prateću kontrolnu elektroniku na ploči. Relej poseduje konfiguraciju kontakata SPST-NO (Single Pole Single Throw - Normally Open), odnosno jedan normalno otvoren radni kontakt (1 Form A) sa ukupno 4 pina na kućištu. Dimenzionisan je za pouzdano preklapanje i stabilno prekidanje strujnih opterećenja do 5A pri mrežnom naponu od 250V AC, kao i do 5A pod jednosmernim naponom na 30V DC. Kućište ispunjava standarde potpunog zaptivanja (fully sealed) i visoke dielektrične izolacije, pružajući sigurnost i stabilnost unutrašnjih elemenata od prodora vlage i fluksa lemne paste tokom automatskog THT lemljenja. Tehničar ili serviser pre svake ugradnje treba samostalno da proveri elektro-mehaničke parametre i raspored pinova radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Zahvaljujući izuzetno uskom dizajnu kućišta, ekonomičnoj potrošnji špulne od 16.7mA i kontaktu snage 5 ampera, ovaj model se masovno primenjuje u:
Upravljačkim jedinicama unutar industrijske automatike, PLC izlaznim interfejsnim pločama i blokovima releja
HVAC kontrolerima, elektronskim termostatima, sistemima ventilacije i pratećim sklopovima automatskog grejanja
Elektronici kućnih aparata, bele tehnike (mašine za veš, programatori) i pratećih kontrolnih ploča uređaja
Sistemima kućne automatizacije, pametnim zgradama, prekidačima i kontrolerima rasvete
Različitim elektronskim sklopovima, izvorima napajanja i mernim instrumentima opšte namene
Visokokvalitetni subminijaturni elektromehanički energetski relej vodećeg svetskog proizvođača Omron, sa kataloškom oznakom G6D-1A-ASI DC12 (dostupan pod nazivom RELE G6D1A-ASI12), projektovan je za direktnu montažu lemljenjem na štampane pločice (PCB). Ovaj izuzetno popularni model odlikuje se ultra-kompaktnim, uskim dizajnom kućišta crne boje koji nudi optimalan odnos između minimalnih dimenzija i visoke prekidne moći, olakšavajući veliku gustinu pakovanja i maksimalnu uštedu prostora u modernim elektronskim uređajima i upravljačkim modulima.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 12V DC, uz izuzetno ekonomičnu i osetljivu potrošnju struje namotaja od svega 16.7mA (nominalna snaga kalema iznosi oko 200 mW). Unutrašnji otpor namotaja iznosi 720 Ohm, što minimizuje oslobađanje toplote tokom dugotrajnog rada pod naponom u zatvorenim kućištima i štiti prateću kontrolnu elektroniku na ploči. Relej poseduje konfiguraciju kontakata SPST-NO (Single Pole Single Throw - Normally Open), odnosno jedan normalno otvoren radni kontakt (1 Form A) sa ukupno 4 pina na kućištu. Dimenzionisan je za pouzdano preklapanje i stabilno prekidanje strujnih opterećenja do 5A pri mrežnom naponu od 250V AC, kao i do 5A pod jednosmernim naponom na 30V DC. Kućište ispunjava standarde potpunog zaptivanja (fully sealed) i visoke dielektrične izolacije, pružajući sigurnost i stabilnost unutrašnjih elemenata od prodora vlage i fluksa lemne paste tokom automatskog THT lemljenja. Tehničar ili serviser pre svake ugradnje treba samostalno da proveri elektro-mehaničke parametre i raspored pinova radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Zahvaljujući izuzetno uskom dizajnu kućišta, ekonomičnoj potrošnji špulne od 16.7mA i kontaktu snage 5 ampera, ovaj model se masovno primenjuje u:
Upravljačkim jedinicama unutar industrijske automatike, PLC izlaznim interfejsnim pločama i blokovima releja
HVAC kontrolerima, elektronskim termostatima, sistemima ventilacije i pratećim sklopovima automatskog grejanja
Elektronici kućnih aparata, bele tehnike (mašine za veš, programatori) i pratećih kontrolnih ploča uređaja
Sistemima kućne automatizacije, pametnim zgradama, prekidačima i kontrolerima rasvete
Različitim elektronskim sklopovima, izvorima napajanja i mernim instrumentima opšte namene
- Napon:
- 12V
- Struja kontakta:
- 1-10A
