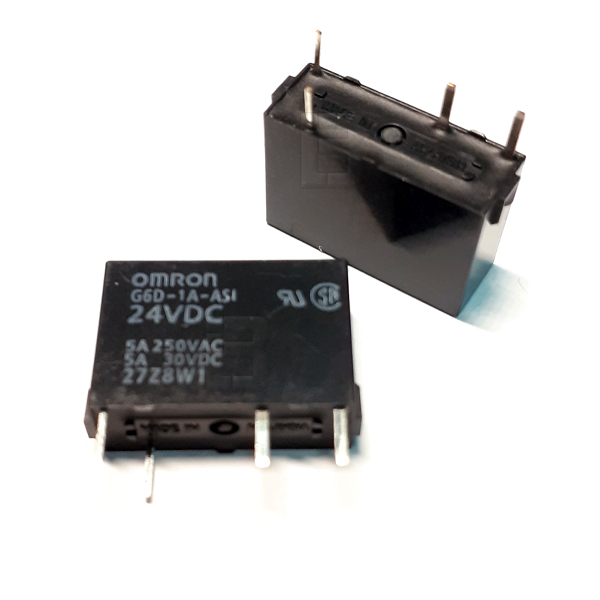

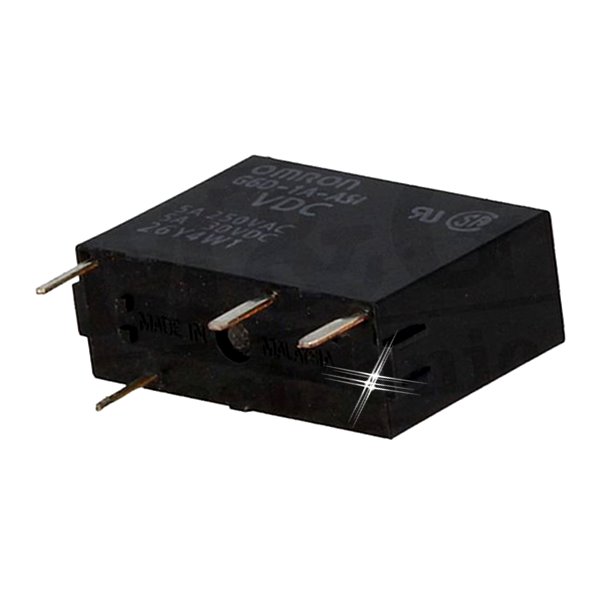

Relej G6D-1A-ASI DC24 Omron 24VDC 5A SPST-NO Subminijaturni PCB
Visokokvalitetni subminijaturni elektromehanički energetski relej vodećeg svetskog proizvođača Omron, sa kataloškom oznakom G6D-1A-ASI DC24 (dostupan pod nazivom RELE G6D1A-ASI24), projektovan je za direktnu montažu lemljenjem na štampane pločice (PCB). Ovaj izuzetno popularni model odlikuje se ultra-kompaktnim, uskim dizajnom kućišta crne boje koji nudi optimalan odnos minimalnih dimenzija i visoke prekidne moći, olakšavajući veliku gustinu pakovanja i maksimalnu uštedu prostora u modernim elektronskim uređajima i upravljačkim modulima.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 24V DC, uz izuzetno ekonomičnu i osetljivu potrošnju struje namotaja od svega 8.3mA (nominalna snaga kalema iznosi oko 200 mW). Unutrašnji otpor namotaja iznosi 2880 Ohm (2.88 kOhm), što minimizuje oslobađanje toplote tokom dugotrajnog rada pod naponom u zatvorenim kućištima i štiti prateću kontrolnu elektroniku. Relej poseduje konfiguraciju kontakata SPST-NO (Single Pole Single Throw - Normally Open), odnosno jedan normalno otvoren radni kontakt (1 Form A) sa ukupno 4 pina na kućištu. Dimenzionisan je za pouzdano preklapanje i stabilno prekidanje strujnih opterećenja do 5A pri mrežnom naponu od 250V AC, kao i do 5A pod jednosmernim naponom na 30V DC. Kućište ispunjava standarde potpunog zaptivanja (fully sealed) i visoke dielektrične izolacije, pružajući sigurnost i stabilnost unutrašnjih elemenata od prodora vlage i fluksa lemne paste tokom automatskog THT lemljenja. Tehničar ili serviser pre svake ugradnje treba samostalno da proveri elektro-mehaničke parametre i raspored pinova radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Zahvaljujući izuzetno uskom dizajnu kućišta, minimalnoj potrošnji špulne od svega 8.3mA i kontaktu snage 5 ampera, ovaj model se masovno primenjuje u:
Upravljačkim jedinicama unutar industrijske automatike, PLC izlaznim interfejsnim pločama i blokovima releja
HVAC kontrolerima, elektronskim termostatima, sistemima ventilacije i pratećim sklopovima automatskog grejanja
Elektronici kućnih aparata, bele tehnike (mašine za veš, programatori) i pratećih kontrolnih ploča uređaja
Sistemima kućne automatizacije, pametnim zgradama, prekidačima i kontrolerima rasvete
Različitim elektronskim sklopovima, izvorima napajanja i mernim instrumentima opšte namene
Visokokvalitetni subminijaturni elektromehanički energetski relej vodećeg svetskog proizvođača Omron, sa kataloškom oznakom G6D-1A-ASI DC24 (dostupan pod nazivom RELE G6D1A-ASI24), projektovan je za direktnu montažu lemljenjem na štampane pločice (PCB). Ovaj izuzetno popularni model odlikuje se ultra-kompaktnim, uskim dizajnom kućišta crne boje koji nudi optimalan odnos minimalnih dimenzija i visoke prekidne moći, olakšavajući veliku gustinu pakovanja i maksimalnu uštedu prostora u modernim elektronskim uređajima i upravljačkim modulima.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 24V DC, uz izuzetno ekonomičnu i osetljivu potrošnju struje namotaja od svega 8.3mA (nominalna snaga kalema iznosi oko 200 mW). Unutrašnji otpor namotaja iznosi 2880 Ohm (2.88 kOhm), što minimizuje oslobađanje toplote tokom dugotrajnog rada pod naponom u zatvorenim kućištima i štiti prateću kontrolnu elektroniku. Relej poseduje konfiguraciju kontakata SPST-NO (Single Pole Single Throw - Normally Open), odnosno jedan normalno otvoren radni kontakt (1 Form A) sa ukupno 4 pina na kućištu. Dimenzionisan je za pouzdano preklapanje i stabilno prekidanje strujnih opterećenja do 5A pri mrežnom naponu od 250V AC, kao i do 5A pod jednosmernim naponom na 30V DC. Kućište ispunjava standarde potpunog zaptivanja (fully sealed) i visoke dielektrične izolacije, pružajući sigurnost i stabilnost unutrašnjih elemenata od prodora vlage i fluksa lemne paste tokom automatskog THT lemljenja. Tehničar ili serviser pre svake ugradnje treba samostalno da proveri elektro-mehaničke parametre i raspored pinova radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Zahvaljujući izuzetno uskom dizajnu kućišta, minimalnoj potrošnji špulne od svega 8.3mA i kontaktu snage 5 ampera, ovaj model se masovno primenjuje u:
Upravljačkim jedinicama unutar industrijske automatike, PLC izlaznim interfejsnim pločama i blokovima releja
HVAC kontrolerima, elektronskim termostatima, sistemima ventilacije i pratećim sklopovima automatskog grejanja
Elektronici kućnih aparata, bele tehnike (mašine za veš, programatori) i pratećih kontrolnih ploča uređaja
Sistemima kućne automatizacije, pametnim zgradama, prekidačima i kontrolerima rasvete
Različitim elektronskim sklopovima, izvorima napajanja i mernim instrumentima opšte namene
Proizvođač: Omron
Model / Oznaka: G6D-1A-ASI DC24 (G6D1A-ASI24)
Tip releja: Subminijaturni niskoprofilni PCB energetski relej (Slim tip)
Konfiguracija kontakata: SPST-NO / 1 NO (jedan normalno otvoren radni kontakt / 1 Form A)
Broj pinova: 4 pinaNapon špulne: 24V DCStruja špulne (potrošnja): 8.3 mA
Otpor kalema (špulne): 2880 Ohm (2.88 KOhm)
Nominalna potrošnja kalema: ~200 mW
Maksimalna struja kontakata: 5A na 250V AC / 30V DC
Montaža: THT (direktno kroz rupe na PCB ploči)
Tip kućišta: Plastično / Uzano zaptiveno kućište crne boje (Sealed)
Sertifikati: cULus, CSA (utisnuti na kućištu)
Model / Oznaka: G6D-1A-ASI DC24 (G6D1A-ASI24)
Tip releja: Subminijaturni niskoprofilni PCB energetski relej (Slim tip)
Konfiguracija kontakata: SPST-NO / 1 NO (jedan normalno otvoren radni kontakt / 1 Form A)
Broj pinova: 4 pinaNapon špulne: 24V DCStruja špulne (potrošnja): 8.3 mA
Otpor kalema (špulne): 2880 Ohm (2.88 KOhm)
Nominalna potrošnja kalema: ~200 mW
Maksimalna struja kontakata: 5A na 250V AC / 30V DC
Montaža: THT (direktno kroz rupe na PCB ploči)
Tip kućišta: Plastično / Uzano zaptiveno kućište crne boje (Sealed)
Sertifikati: cULus, CSA (utisnuti na kućištu)
