RELE G6D1A-ASI5

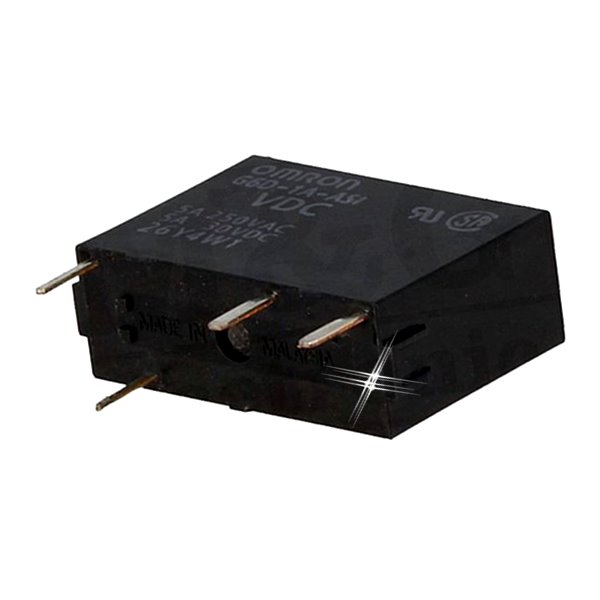

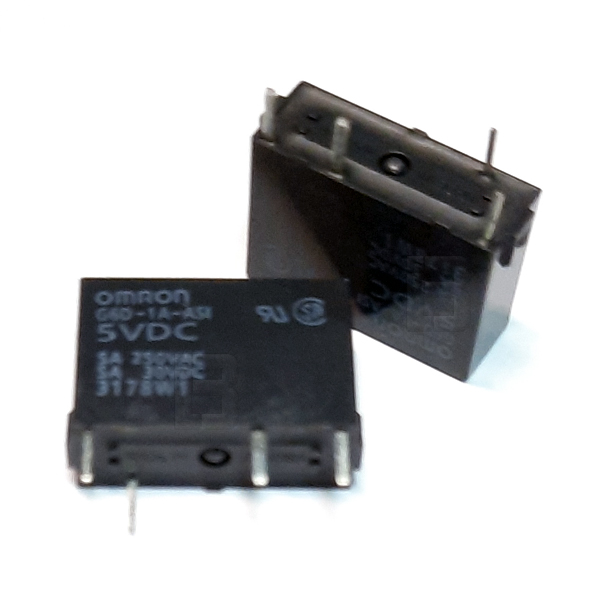

Relej G6D-1A-ASI DC5 Omron 5VDC 5A SPST-NO Subminijaturni PCB
Visokokvalitetni subminijaturni elektromehanički energetski relej vodećeg svetskog proizvođača Omron, sa kataloškom oznakom G6D-1A-ASI DC5 (na sajtu zaveden pod nazivom RELE G6D1A-ASI5), projektovan je za direktnu montažu lemljenjem na štampane pločice (PCB). Ovaj izuzetno popularni model odlikuje se ultra-kompaktnim, uskim dizajnom kućišta crne boje koji nudi optimalan odnos između minimalnih dimenzija i visoke prekidne moći, olakšavajući veliku gustinu pakovanja i maksimalnu uštedu prostora u modernim elektronskim uređajima i upravljačkim modulima.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 5V DC, uz nominalnu potrošnju struje namotaja od 40mA (nominalna snaga kalema iznosi oko 200 mW). Unutrašnji otpor namotaja iznosi 125 Ohm, što minimizuje oslobađanje toplote tokom dugotrajnog rada pod naponom u zatvorenim kućištima instrumenata i štiti prateću kontrolnu elektroniku na ploči. Relej poseduje konfiguraciju kontakata SPST-NO (Single Pole Single Throw - Normally Open), odnosno jedan normalno otvoren radni kontakt (1 Form A) sa ukupno 4 pina na kućištu. Dimenzionisan je za pouzdano preklapanje i stabilno prekidanje strujnih opterećenja do 5A pri mrežnom naponu od 250V AC, kao i do 5A pod jednosmernim naponom na 30V DC. Kućište ispunjava standarde potpunog zaptivanja (fully sealed) i visoke dielektrične izolacije, pružajući sigurnost i stabilnost unutrašnjih elemenata od prodora vlage i fluksa lemne paste tokom automatskog THT lemljenja.
Najčešća primena:
Mikrokontrolerskim razvojnim sistemima i interfejsnim pločama (Arduino, Raspberry Pi i drugi 5V logički moduli)
Upravljačkim jedinicama unutar industrijske automatike, PLC izlaznim interfejsnim pločama i blokovima releja
HVAC kontrolerima, elektronskim termostatima, sistemima ventilacije i pratećim sklopovima automatskog grejanja
Elektronici kućnih aparata, bele tehnike (mašine za veš, programatori) i pratećih kontrolnih ploča uređaja
Sistemima kućne automatizacije, pametnim zgradama, prekidačima i kontrolerima rasvete
