RELE HF115-012-2ZS4B

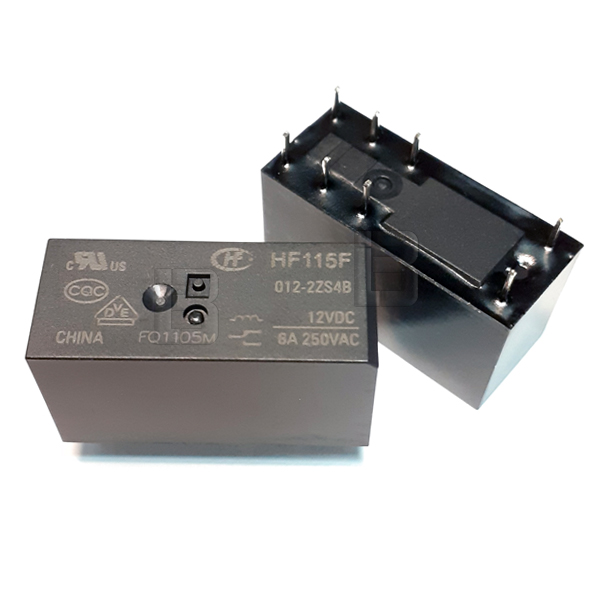

Relej HF115F/012-2ZS4B Hongfa 12VDC 8A DPDT Energetski PCB
Visokokvalitetni minijaturni elektromehanički energetski relej visoke snage renomiranog proizvođača Hongfa, sa kataloškom oznakom HF115F/012-2ZS4B (na sajtu dostupan i pod nazivom RELE HF115-012-2ZS4B), projektovan je prvenstveno za direktnu montažu na štampane pločice (PCB). Ovaj izuzetno pouzdani i široko rasprostranjeni energetski model iz serije HF115F odlikuje se niskoprofilnim i kompaktnim kućištem crne boje visine od svega 15.7 mm. Unutrašnji dizajn obezbeđuje visoku dielektričnu čvrstoću od 5kV između kalema i kontakata, dok napredna izolacija pruža vrhunsku zaštitu elektronskih sklopova.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 12V DC, uz unutrašnji otpor namotaja od 360 Ohm i ekonomičnu potrošnju energije kalema od oko 400 mW. Relej poseduje konfiguraciju kontakata DPDT, odnosno dva nezavisna preklopna kontakta (2 CO). Kontakti su izrađeni od kvalitetne AgNi (srebro-nikl) legure, koja pruža izvrsnu električnu provodljivost i stabilnost pri dugotrajnom radu. Dimenzionisan je za bezbedno preklapanje i stabilno prekidanje opterećenja struje do 8A pri nominalnom mrežnom naponu od 250V AC na oba kanala istovremeno. Kućište ispunjava standarde potpunog zaptivanja (sealed type), što unutrašnjost komponente efikasno štiti od uticaja okoline i olakšava proces automatskog THT lemljenja i pranja ploča zahvaljujući standardnom rasteru pinova od 5 mm.
Prema dostupnim podacima iz baze i prateće tehničke dokumentacije, za ovaj tip artikla kao direktna alternativa i ekvivalent navodi se model Finder 40.52.9.012.0000 (RELEJ 40.52.9.012.0000 8A12V), pošto dele identičnu DPDT konfiguraciju, napon špulne od 12V i identičnu maksimalnu struju preklapanja od 8 ampera, pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre i raspored pinova radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Zahvaljujući robusnom dizajnu, niskoprofilnom kućištu i konfiguraciji sa dva preklopna kontakta od 8 ampera, ovaj model se masovno primenjuje u:
Upravljačkim jedinicama industrijskih mašina i PLC izlaznim modulima za istovremeno preklapanje dva odvojena kola
HVAC kontrolerima, sistemima ventilacije, klimatizacije i automatskog grejanja (ploče za kotlove i peći)
Elektronici kućnih aparata, beloj tehnici velike snage (veš mašine, mašine za sudove, mikrotalasne rerne)
Energetskim modulima za pametne kuće i automatizaciju zgrada za bezbedno preklapanje jačih potrošača
Izvorima napajanja, punjačima akumulatora i mernim instrumentima koji zahtevaju visoku dielektričnu izolaciju
