RELE HF115-024-1Z3A

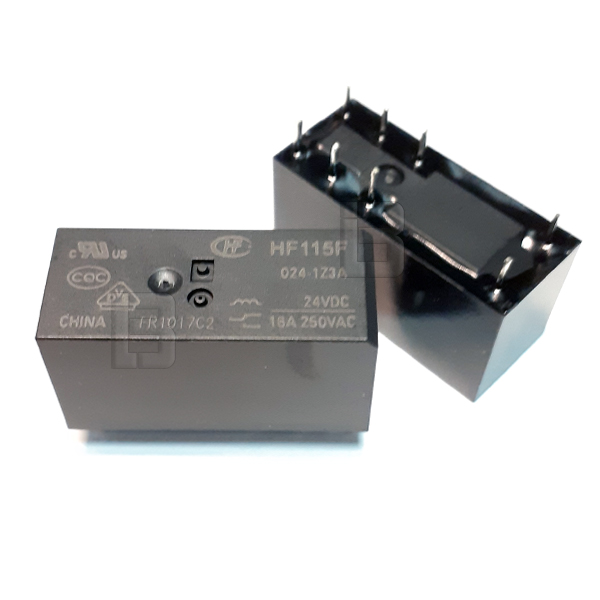

Relej HF115F/024-1Z3A Hongfa 24VDC 16A SPDT Energetski PCB
Visokokvalitetni minijaturni elektromehanički energetski relej visoke snage renomiranog proizvođača Hongfa, sa kataloškom oznakom HF115F/024-1Z3A (na sajtu dostupan i pod nazivom RELE HF115-024-1Z3A), projektovan je prvenstveno za direktnu montažu na štampane pločice (PCB). Ovaj izuzetno pouzdani i široko rasprostranjeni energetski model iz serije HF115F odlikuje se niskoprofilnim i kompaktnim kućištem crne boje visine od svega 15.7 mm. Unutrašnji dizajn obezbeđuje visoku dielektričnu čvrstoću od 5kV između kalema i kontakata, dok napredna izolacija pruža vrhunsku zaštitu elektronskih sklopova.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 24V DC, uz unutrašnji otpor namotaja od 1.44 KOhm (1440 Ohm) i ekonomičnu potrošnju energije kalema od oko 400 mW. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO). Kontakti su izrađeni od napredne AgSnO2 (srebro-kalaj oksid) legure, koja pruža izvrsnu otpornost na habanje, električni luk i visoke strujne udare (inrush current). Dimenzionisan je za bezbedno preklapanje i stabilno prekidanje visokih opterećenja struje do 16A pri nominalnom mrežnom naponu od 250V AC, kao i pod jednosmernim naponom do 16A na 24V DC. Kućište pruža stabilnu zaštitu od uticaja okoline i olakšava proces automatskog THT lemljenja zahvaljujući standardnom rasteru pinova od 5 mm.
Prema dostupnim podacima iz baze i prateće tehničke dokumentacije, za ovaj tip artikla kao direktna alternativa i ekvivalent navodi se model AZ7631C-24DE (Zettler RELEJ 24VDC 12A SPDT Monostabilni PCB), pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre, maksimalnu struju (Zettler je deklarisan na 12A, dok ovaj Hongfa model podržava do 16A) i raspored pinova radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Zahvaljujući robusnom dizajnu, niskoprofilnom kućištu i visokoj strujnoj moći kontakata od 16 ampera, ovaj model se masovno primenjuje u:
Elektronici kućnih aparata, beloj tehnici velike snage (veš mašine, mašine za sudove, mikrotalasne rerne)
HVAC kontrolerima, sistemima ventilacije, klimatizacije i automatskog grejanja (ploče za kotlove i peći)
Upravljačkim jedinicama industrijskih mašina, PLC izlaznim modulima i energetskim pločama na DIN šini
Energetskim modulima za pametne kuće i automatizaciju zgrada za bezbedno preklapanje jačih potrošača
Izvorima napajanja, punjačima akumulatora i mernim instrumentima koji zahtevaju visoku dielektričnu izolaciju
