RELE HF118F-012ZS1T

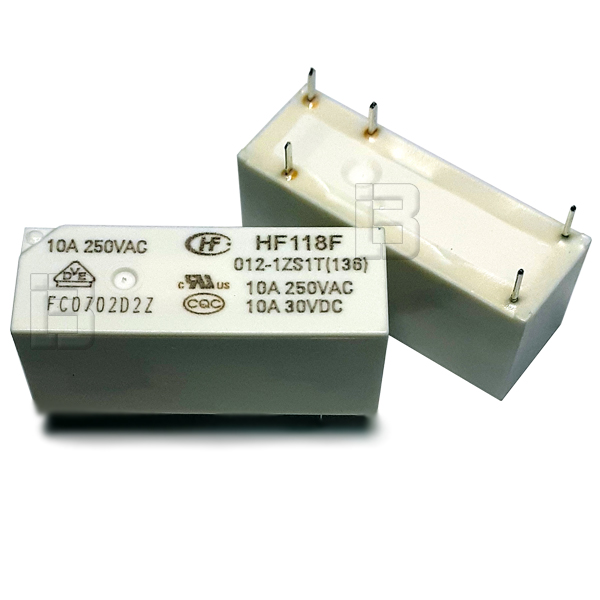

Relej HF118F-012ZS1T Hongfa 12VDC 10A SPDT Energetski PCB
Visokokvalitetni minijaturni elektromehanički relej visoke snage renomiranog proizvođača Hongfa, sa kataloškom oznakom HF118F-012ZS1T(136), projektovan je prvenstveno za direktnu montažu na štampane pločice (PCB). Ovaj model iz serije HF118F odlikuje se izuzetno vitkim i niskoprofilnim dizajnom (slim kućište) koji omogućava maksimalnu uštedu prostora na ploči, pružajući mogućnost guste montaže u modernim elektronskim uređajima uz zadržavanje sposobnosti bezbednog preklapanja strujnih kola.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 12V DC, uz osetljivu potrošnju energije kalema. Unutrašnji otpor namotaja iznosi 620 Ohm, što osigurava visoku efikasnost kontrolnog kola i minimalno oslobađanje toplote tokom dugotrajnog rada pod naponom. Relej ima konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO). Kontakti su izrađeni od napredne AgSnO2 (srebro-kalaj oksid) legure, koja pruža izvrsnu otpornost na habanje, zavarivanje i jake strujne udare (inrush current). Komponenta je deklarisana za prekidanje struje do 10A pri nominalnom naponu od 250V AC ili 30V DC pod radnim temperaturama do 85°C. Konstrukcija kućišta je potpuno zaptivena (sealed) što štiti unutrašnjost releja od fluksa lemne paste tokom procesa automatskog lemljenja i nepovoljnih spoljnih atmosferskih uticaja.
Zbog slim dizajna, osetljivog kalema od 620 Ohm i preklopnog AgSnO2 kontakta snage 10 ampera, ovaj model se primenjuje u:
Upravljačkim jedinicama industrijskih mašina, PLC izlaznim interfejsima i modulima na DIN šini
HVAC kontrolerima, elektronskim termostatima i pratećim sistemima za grejanje, klimatizaciju i ventilaciju
Elektronici kućnih aparata, bele tehnike i pratećih kontrolnih ploča sa ograničenom visinom pakovanja
Sistemima kućne automatizacije, pametnim kućama i centralama za upravljanje rasvetom
Izvorima napajanja, punjačima i mernim instrumentima koji zahtevaju visoku dielektričnu izolaciju
