RELE HF118F-024ZS1T

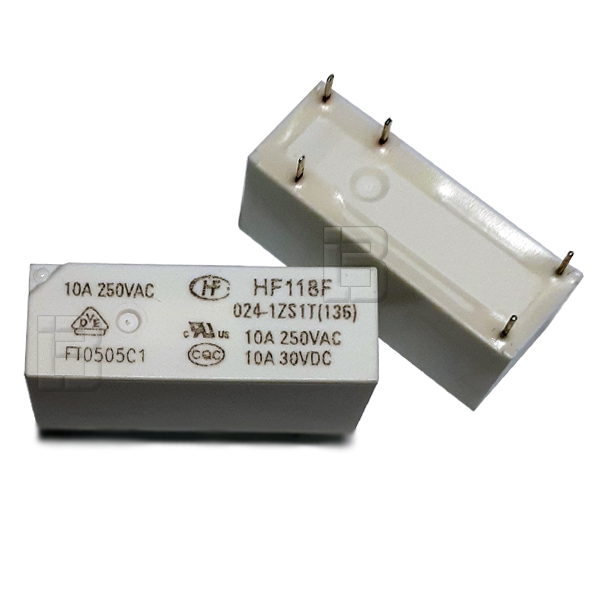

Relej HF118F-024ZS1T Hongfa 24VDC 10A SPDT Energetski PCB
Visokokvalitetni minijaturni elektromehanički relej visoke snage renomiranog proizvođača Hongfa, sa kataloškom oznakom HF118F-024ZS1T(136), projektovan je prvenstveno za direktnu montažu na štampane pločice (PCB). Ovaj model iz serije HF118F karakteriše se izuzetno vitkim i niskoprofilnim dizajnom (slim kućište) koji omogućava uštedu prostora na ploči, uz zadržavanje sposobnosti bezbednog preklapanja mrežnih strujnih kola u industrijskim i komercijalnim aplikacijama.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 24V DC, uz osetljivu potrošnju energije kalema. Unutrašnji otpor namotaja iznosi 2350 Ohm, što osigurava visoku efikasnost kontrolnog kola i minimalno oslobađanje toplote tokom dugotrajnog rada pod naponom. Relej ima konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO). Kontakti su izrađeni od napredne AgSnO2 (srebro-kalaj oksid) legure, koja pruža izvrsnu otpornost na habanje, zavarivanje i strujne udare. Komponenta je deklarisana za prekidanje struje do 10A pri nominalnom naponu od 250V AC ili 30V DC pod radnim temperaturama do 85°C. Konstrukcija kućišta je zaptivena (sealed) što pruža stabilnu zaštitu od fluksa lemne paste tokom procesa lemljenja i eksternih atmosferskih uticaja.
Najčešća primena:
Zbog vitkog dizajna, osetljivog kalema od 2350 Ohm i preklopnog AgSnO2 kontakta snage 10 ampera, ovaj model se primenjuje u:
Upravljačkim jedinicama industrijskih mašina, PLC izlaznim interfejsima i modulima na DIN šini
HVAC kontrolerima, elektronskim termostatima i pratećim sistemima za grejanje i klimatizaciju
Elektronici kućnih aparata, bele tehnike i pratećih kontrolnih ploča sa ograničenom visinom pakovanja
Sistemima kućne automatizacije, pametnim kućama i centralama za upravljanje rasvetom
Izvorima napajanja, punjačima i mernim instrumentima koji zahtevaju visoku dielektričnu izolaciju
