RELE HF33F-024ZS

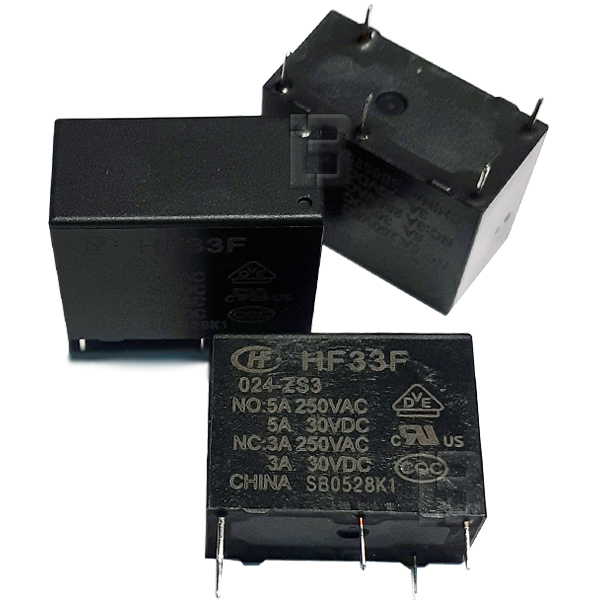

Relej HF33F-024ZS Hongfa 24VDC 5A SPDT Subminijaturni PCB
Visokokvalitetni subminijaturni elektromehanički energetski relej renomiranog proizvođača Hongfa, sa kataloškom oznakom HF33F/024-ZS3, projektovan je prvenstveno za direktnu montažu na štampane pločice (PCB). Ovaj kompaktni model iz serije HF33F odlikuje se izuzetno malim dimenzijama kućišta, što omogućava visoku gustinu pakovanja i maksimalnu uštedu prostora na elektronskoj ploči, posebno u uređajima sa ograničenim prostorom.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 24V DC, uz osetljivu i veoma nisku potrošnju energije kalema. Unutrašnji otpor namotaja iznosi 1280 Ohm, što osigurava visoku energetsku efikasnost kontrolnog kola i minimalno oslobađanje toplote tokom rada u zatvorenim kućištima. Relej ima konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO). Kontakti su izrađeni od kvalitetne AgNi (srebro-nikl) legure, koja pruža odličnu stabilnost i dug radni vek. Komponenta je deklarisana za prekidanje struje do 5A na normalno otvorenom kontaktu (NO) pri nominalnom naponu od 250V AC ili 30V DC, dok normalno zatvoreni kontakt (NC) bezbedno podnosi opterećenja do 3A na 250V AC ili 30V DC. Kućište ispunjava standarde zaptivenosti (sealed), pružajući stabilnu zaštitu od prodiranja fluksa tokom procesa lemljenja i eksternih atmosferskih uticaja.
Najčešća primena:
Zbog izuzetno kompaktnog dizajna, standardnog upravljačkog napona od 24V i preklopnog kontakta snage do 5 ampera, ovaj model se masovno koristi u:
Upravljačkim jedinicama industrijskih mašina, PLC izlaznim interfejsima i modulima na DIN šini
Elektronici kućnih aparata, bele tehnike i pratećih kontrolnih ploča sa gustom montažom elemenata
HVAC kontrolerima, elektronskim termostatima, sistemima ventilacije i klimatizacije
Sistemima pametnih kuća, pametnim prekidačima, utičnicama i kompaktnim modulima rasvete
Različitim elektronskim sklopovima, interfejsnim pločama i mernim instrumentima opšte namene
