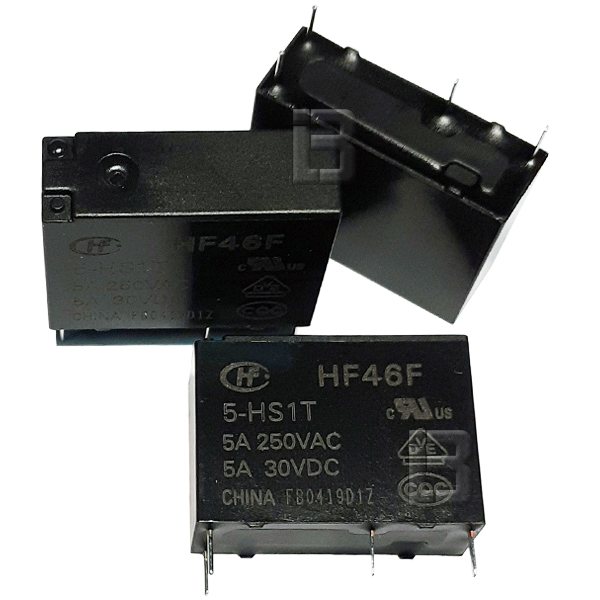

Relej HF46F-005HS1T Hongfa 5VDC 5A SPST-NO Subminijaturni PCB
Visokokvalitetni subminijaturni elektromehanički energetski relej renomiranog proizvođača Hongfa, sa kataloškom oznakom HF46F/005-HS1T, projektovan je prvenstveno za direktnu montažu na štampane pločice (PCB). Ovaj model iz serije HF46F odlikuje se izuzetno uskim i niskoprofilnim dizajnom kućišta (slim profile), što omogućava veliku gustinu pakovanja i maksimalnu uštedu prostora na elektronskoj ploči, posebno u uređajima sa ograničenom visinom ili širinom.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 5V DC, uz osetljivu i veoma nisku potrošnju energije kalema od oko 200 mW. Unutrašnji otpor namotaja iznosi 125 Ohm, što osigurava visoku energetsku efikasnost kontrolnog kola i minimalno oslobađanje toplote tokom rada u zatvorenim kućištima. Relej ima konfiguraciju kontakata SPST-NO (Single Pole Single Throw - Normally Open), odnosno jedan normalno otvoren radni kontakt (1 Form A). Kontakti su izrađeni od napredne AgSnO2 (srebro-kalaj oksid) legure, koja pruža odličnu otpornost na habanje, električni luk i zavarivanje kontakata pri jačim opterećenjima. Komponenta je deklarisana za prekidanje struje do 5A pri nominalnom naponu od 250V AC ili 30V DC u temperaturnom opsegu do 85°C. Kućište ispunjava standarde zaptivenosti (sealed), pružajući stabilnu zaštitu od prodiranja fluksa tokom procesa lemljenja i eksternih atmosferskih uticaja.
Najčešća primena:
Zbog izuzetno uskog dizajna, niskog upravljačkog napona od 5V i radnog kontakta snage 5 ampera, ovaj model se masovno koristi u:
Mikrokontrolerskim razvojnim sistemima i projektima (Arduino, Raspberry Pi i drugi 5V logički moduli)
Elektronici kućnih aparata, bele tehnike i pratećih kontrolnih ploča sa gustom montažom elemenata
HVAC kontrolerima, elektronskim termostatima, sistemima ventilacije i klimatizacije
Sistemima pametnih kuća, pametnim prekidačima, utičnicama i kompaktnim modulima rasvete
Industrijskim PLC izlaznim modulima, interfejsnim pločama i mernim instrumentima
Visokokvalitetni subminijaturni elektromehanički energetski relej renomiranog proizvođača Hongfa, sa kataloškom oznakom HF46F/005-HS1T, projektovan je prvenstveno za direktnu montažu na štampane pločice (PCB). Ovaj model iz serije HF46F odlikuje se izuzetno uskim i niskoprofilnim dizajnom kućišta (slim profile), što omogućava veliku gustinu pakovanja i maksimalnu uštedu prostora na elektronskoj ploči, posebno u uređajima sa ograničenom visinom ili širinom.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 5V DC, uz osetljivu i veoma nisku potrošnju energije kalema od oko 200 mW. Unutrašnji otpor namotaja iznosi 125 Ohm, što osigurava visoku energetsku efikasnost kontrolnog kola i minimalno oslobađanje toplote tokom rada u zatvorenim kućištima. Relej ima konfiguraciju kontakata SPST-NO (Single Pole Single Throw - Normally Open), odnosno jedan normalno otvoren radni kontakt (1 Form A). Kontakti su izrađeni od napredne AgSnO2 (srebro-kalaj oksid) legure, koja pruža odličnu otpornost na habanje, električni luk i zavarivanje kontakata pri jačim opterećenjima. Komponenta je deklarisana za prekidanje struje do 5A pri nominalnom naponu od 250V AC ili 30V DC u temperaturnom opsegu do 85°C. Kućište ispunjava standarde zaptivenosti (sealed), pružajući stabilnu zaštitu od prodiranja fluksa tokom procesa lemljenja i eksternih atmosferskih uticaja.
Najčešća primena:
Zbog izuzetno uskog dizajna, niskog upravljačkog napona od 5V i radnog kontakta snage 5 ampera, ovaj model se masovno koristi u:
Mikrokontrolerskim razvojnim sistemima i projektima (Arduino, Raspberry Pi i drugi 5V logički moduli)
Elektronici kućnih aparata, bele tehnike i pratećih kontrolnih ploča sa gustom montažom elemenata
HVAC kontrolerima, elektronskim termostatima, sistemima ventilacije i klimatizacije
Sistemima pametnih kuća, pametnim prekidačima, utičnicama i kompaktnim modulima rasvete
Industrijskim PLC izlaznim modulima, interfejsnim pločama i mernim instrumentima
Proizvođač: Hongfa
Model / Oznaka: HF46F/005-HS1T
Tip releja: Subminijaturni energetski PCB relej (Subminiature Intermediate Power)
Konfiguracija kontakata: SPST-NO / 1 NO (jedan normalno otvoren radni kontakt)
Napon špulne: 5V DC
Otpor kalema (špulne): 125 Ohm
Nominalna potrošnja kalema: ~200 mW
Maksimalna struja kontakata: 5A na 250V AC / 30V DC (pri 85°C)
Materijal kontakata: AgSnO2 (Srebro-Kalaj oksid)
Montaža: THT (direktno kroz rupe na PCB ploči)
Tip kućišta: Zaptiveno (Sealed)
Sertifikati: cULus, VDE, CQC (utisnuti na kućištu)
Model / Oznaka: HF46F/005-HS1T
Tip releja: Subminijaturni energetski PCB relej (Subminiature Intermediate Power)
Konfiguracija kontakata: SPST-NO / 1 NO (jedan normalno otvoren radni kontakt)
Napon špulne: 5V DC
Otpor kalema (špulne): 125 Ohm
Nominalna potrošnja kalema: ~200 mW
Maksimalna struja kontakata: 5A na 250V AC / 30V DC (pri 85°C)
Materijal kontakata: AgSnO2 (Srebro-Kalaj oksid)
Montaža: THT (direktno kroz rupe na PCB ploči)
Tip kućišta: Zaptiveno (Sealed)
Sertifikati: cULus, VDE, CQC (utisnuti na kućištu)
