RELE HFD23-024/1ZS

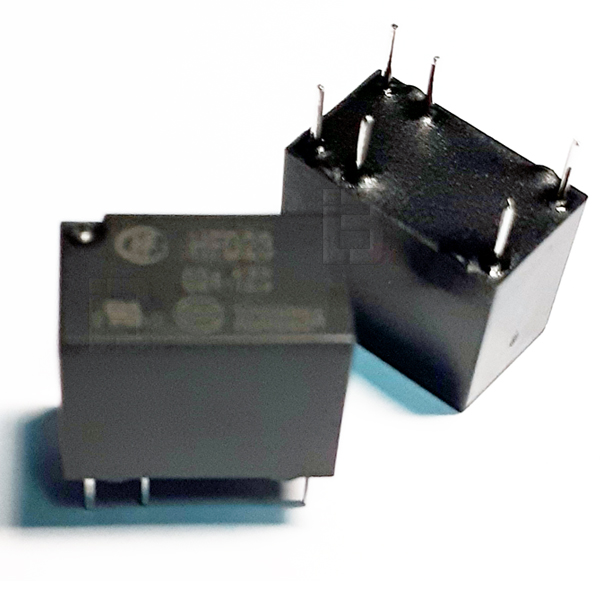

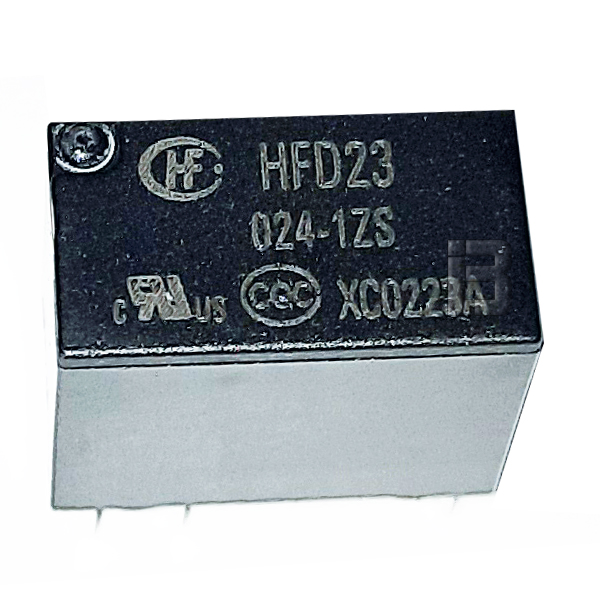

Relej HFD23-024/1ZS Hongfa 24VDC 1A SPDT Signalni PCB
Visokokvalitetni subminijaturni elektromehanički signalni relej renomiranog svetskog proizvođača Hongfa, sa kataloškom oznakom HFD23-024/1ZS, specijalno je projektovan za direktnu montažu na štampane pločice (PCB). Ovaj model iz serije HFD23 odlikuje se izuzetno malim, niskoprofilnim dimenzijama kućišta crne boje koje omogućava maksimalnu uštedu prostora i veliku gustinu pakovanja na elektronskim pločama. Spada u klasu subminijaturnih visokoosetljivih (Sensitive) signalnih komponenata koje zahtevaju minimalnu snagu upravljačkog signala.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 24V DC. Unutrašnji otpor namotaja iznosi 3840 Ohm (3.84 kOhm), što omogućava izuzetno ekonomičan rad kontrolne elektronike i generiše minimalnu količinu toplote unutar zatvorenih kućišta instrumenata. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO). Kontakti su izrađeni od AgNi+Au legure (srebro-nikl sa dodatnim slojem pozlate). Pozlaćeni kontakti sprečavaju oksidaciju i osiguravaju vrhunsku pouzdanost i stabilnost pri preklapanju slabih struja i osetljivih mernih ili audio signala. Relej je deklarisan za opterećenja do 1A pri jednosmernom naponu od 30V DC, dok pod naizmeničnim naponom bezbedno radi do 0.5A na 125V AC (rezistivno opterećenje).
Najčešća primena:
Zbog izuzetno visokoosetljive špulne od 3840 Ohm, pozlaćenih preklopnih kontakata i signalne namene, ovaj model se najčešće koristi u:
Telekomunikacionoj opremi, mrežnim preklopnicima i interfejsnim komunikacionim modulima
Audio i video opremi, miksetama i pojačalima za precizno upravljanje i preklapanje signala
Mernim instrumentima, laboratorijskim uređajima, senzorima i ispitnim sistemima (test oprema)
Medicinskoj elektronici i pratećim kontrolnim panelima visoke preciznosti
Automatizaciji kancelarijske opreme, pametnim kućnim instalacijama i alarmnim centralama
