RELE HFD27-024S

Relej HFD27-024S Hongfa 24VDC 2A DPDT Signalni PCB

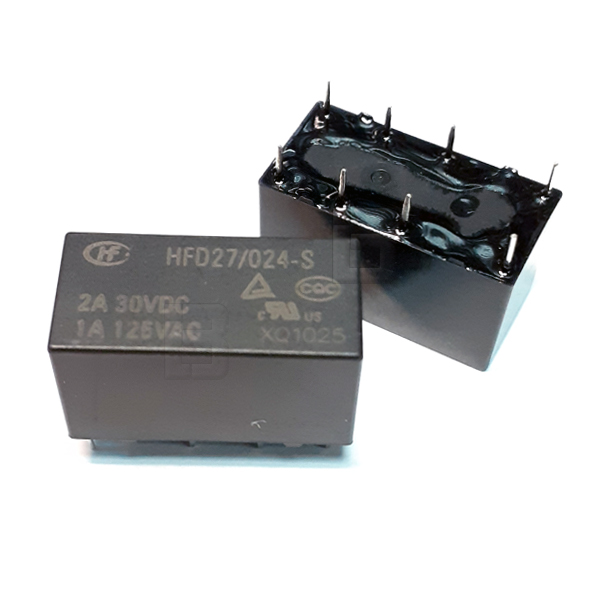

Visokokvalitetni subminijaturni elektromehanički signalni relej renomiranog svetskog proizvođača Hongfa, sa kataloškom oznakom HFD27/024-S (takođe poznat i pod oznakom HFD27-024S), projektovan je za direktnu montažu na štampane pločice (PCB). Ovaj model iz serije HFD27 odlikuje se kompaktnim, niskoprofilnim dimenzijama kućišta crne boje i rasporedom od ukupno 8 pinova u Dual In-Line (DIL) konfiguraciji. Spada u klasu subminijaturnih visokoosetljivih (Sensitive) signalnih komponenata koje zahtevaju veoma malu snagu upravljačkog signala za aktivaciju kontakata.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 24V DC. Unutrašnji otpor namotaja iznosi 2880 Ohm (2.88 kOhm), što omogućava izuzetno ekonomičan rad kontrolne elektronike i generiše minimalnu količinu toplote unutar zatvorenih kućišta instrumenata. Relej poseduje konfiguraciju kontakata DPDT, što označava dva nezavisna preklopna kontakta (2 Form C / 2 CO). Kontakti su izrađeni od napredne AgNi+Au legure (srebro-nikl presvučen dodatnim slojem pozlate). Pozlaćeni kontakti efikasno sprečavaju oksidaciju, osiguravaju izuzetno nizak prelazni otpor i pružaju maksimalnu pouzdanost pri preklapanju osetljivih mernih, komunikacionih ili audio linija. Relej je deklarisan za opterećenja do 2A pri jednosmernom naponu od 30V DC, dok pod naizmeničnim naponom bezbedno radi do 1A na 125V AC (rezistivno opterećenje). Oznaka "-S" u kataloškom broju potvrđuje standarde potpunog zaptivanja kućišta (Sealed), što unutrašnjost releja efikasno štiti od prodora fluksa i hemijskih agenasa tokom automatskog lemljenja i čišćenja ploča.
Prema dostupnim podacima iz baze i prateće tehničke dokumentacije, za ovaj tip artikla kao direktna alternativa i ekvivalent navodi se model Finder 30.22.7.024.0000 (pošto deli identičnu DPDT konfiguraciju kontakata, pozlatu, raster pinova za PCB montažu i visokoosetljivu DC špulnu na 24V), pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Zbog izuzetno osetljive špulne od 2880 Ohm, pozlaćenih dvostrukih preklopnih kontakata i signalne namene, ovaj model se najčešće koristi u:
Telekomunikacionoj opremi, ruterima, mrežnim preklopnicima i interfejsnim modulima
Audio i video opremi, miksetama, pojačalima i studijskim uređajima za precizno komutiranje signala
Mernim instrumentima, laboratorijskim uređajima, senzorima i industrijskim ispitnim sistemima (test oprema)
Medicinskoj elektronici, kontrolnim panelima visoke preciznosti i procesnoj automatici
Sistemima automatizacije zgrada, pametnim kućnim instalacijama i alarmnim centralama
