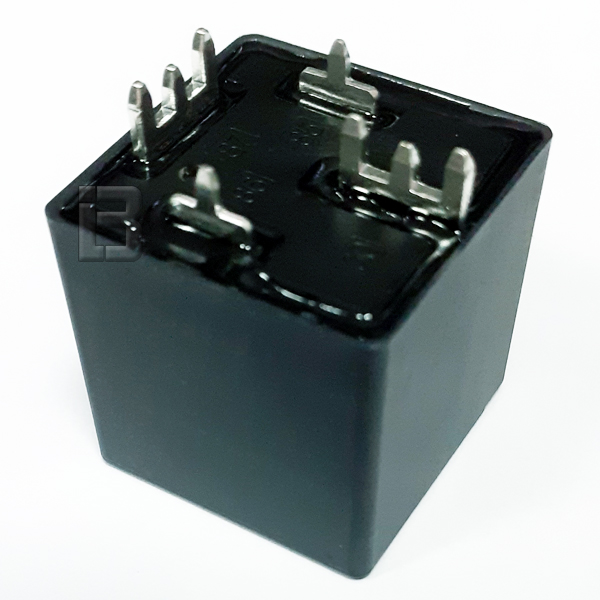

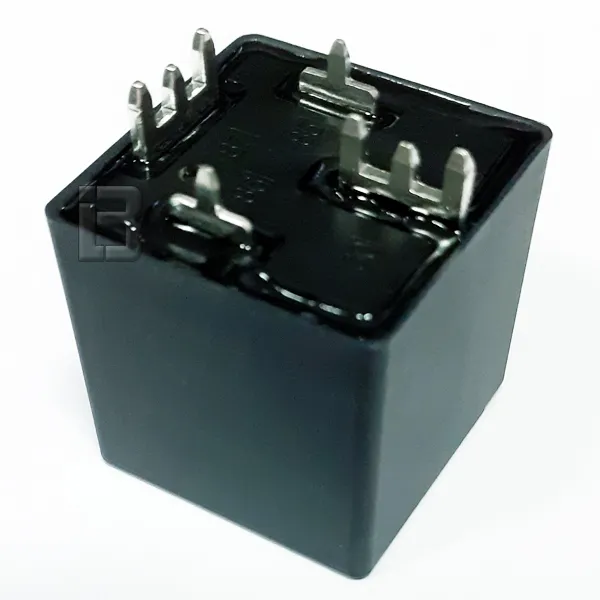

Auto relej HFV7-P-012HST Hongfa DC12V 70A SPST-NO PCB
Visokokvalitetni elektromehanički auto relej visokih performansi renomiranog proizvođača Hongfa, sa kataloškom oznakom HFV7-P/012-HST(163) (poznat i pod skraćenom oznakom HFV7-P-012HST), projektovan je specijalno za ugradnju u sisteme auto-industrije i prateće mobilne elektronike. Ovaj model sa sufiksom "-P" namenjen je za direktnu montažu lemljenjem na štampane pločice (PCB) unutar kontrolnih modula vozila i osiguračkih kutija, obezbeđujući stabilnu mehaničku vezu i visoku otpornost na jake vibracije.
Uređaj radi sa nominalnim naponom špulne (kalema) od 12V DC i ima konfiguraciju kontakata SPST-NO (Single Pole Single Throw - Normally Open), odnosno jedan radni kontakt koji je u osnovnom stanju otvoren. Projektovan je za upravljanje strujnim krugovima visoke snage, omogućavajući bezbedno prekidanje struje do čak 70A pod radnim naponom od 14V DC. Kućište releja izrađeno je od robusne plastike otporne na visoke temperature motornog prostora i nepovoljne spoljne uticaje.

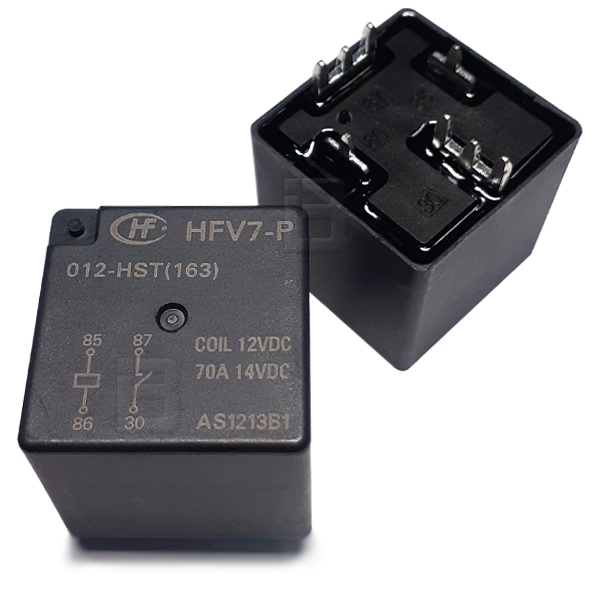

Raspored i povezivanje pinova (Utisnuta šema na kućištu):
Na plastičnom kućištu nalazi se standardizovana grafička šema sa numeracijom pinova prema standardu za auto-električne komponente:
Pin 85 i Pin 86: Kontakti namotaja (špulne) za aktivaciju releja (12V kontrolni signal).
Pin 30: Glavni ulazni kontakt za napajanje (stalni plus ili masa sa izvora).
Pin 87: Izlazni radni kontakt prema potrošaču (zatvara krug kada se špulna aktivira).
Najčešća primena u vozilima:
Zbog izuzetno visokog strujnog kapaciteta od 70 ampera i PCB montaže, ovaj relej se primenjuje za automatizaciju i bezbedno uključivanje zahtevnih potrošača na vozilu gde standardni releji manjeg kapaciteta nisu dovoljni:
Glavni energetski moduli i relejne ploče za distribuciju napajanja u vozilu
Sistemi za kontrolu ventilatora hladnjaka motora i klimatizacije
Grejači vetrobranskog stakla i sedišta velike snage
Sistemi naknadno ugrađenog jakog osvetljenja (LED barovi, radni farovi, maglenke)
Upravljanje jakim elektro-motorima, kompresorima i pumpama za gorivo
Visokokvalitetni elektromehanički auto relej visokih performansi renomiranog proizvođača Hongfa, sa kataloškom oznakom HFV7-P/012-HST(163) (poznat i pod skraćenom oznakom HFV7-P-012HST), projektovan je specijalno za ugradnju u sisteme auto-industrije i prateće mobilne elektronike. Ovaj model sa sufiksom "-P" namenjen je za direktnu montažu lemljenjem na štampane pločice (PCB) unutar kontrolnih modula vozila i osiguračkih kutija, obezbeđujući stabilnu mehaničku vezu i visoku otpornost na jake vibracije.
Uređaj radi sa nominalnim naponom špulne (kalema) od 12V DC i ima konfiguraciju kontakata SPST-NO (Single Pole Single Throw - Normally Open), odnosno jedan radni kontakt koji je u osnovnom stanju otvoren. Projektovan je za upravljanje strujnim krugovima visoke snage, omogućavajući bezbedno prekidanje struje do čak 70A pod radnim naponom od 14V DC. Kućište releja izrađeno je od robusne plastike otporne na visoke temperature motornog prostora i nepovoljne spoljne uticaje.
Raspored i povezivanje pinova (Utisnuta šema na kućištu):
Na plastičnom kućištu nalazi se standardizovana grafička šema sa numeracijom pinova prema standardu za auto-električne komponente:
Pin 85 i Pin 86: Kontakti namotaja (špulne) za aktivaciju releja (12V kontrolni signal).
Pin 30: Glavni ulazni kontakt za napajanje (stalni plus ili masa sa izvora).
Pin 87: Izlazni radni kontakt prema potrošaču (zatvara krug kada se špulna aktivira).
Najčešća primena u vozilima:
Zbog izuzetno visokog strujnog kapaciteta od 70 ampera i PCB montaže, ovaj relej se primenjuje za automatizaciju i bezbedno uključivanje zahtevnih potrošača na vozilu gde standardni releji manjeg kapaciteta nisu dovoljni:
Glavni energetski moduli i relejne ploče za distribuciju napajanja u vozilu
Sistemi za kontrolu ventilatora hladnjaka motora i klimatizacije
Grejači vetrobranskog stakla i sedišta velike snage
Sistemi naknadno ugrađenog jakog osvetljenja (LED barovi, radni farovi, maglenke)
Upravljanje jakim elektro-motorima, kompresorima i pumpama za gorivo
Proizvođač: Hongfa
Model / Oznaka: HFV7-P/012-HST(163) (HFV7-P-012HST)
Tip releja: Elektromehanički auto relej za štampanu ploču
Konfiguracija kontakata: SPST-NO / 1 NO (jedan normalno otvoren radni kontakt)
Broj pinova: 4 pina (terminali za PCB montažu)
Nominalni napon špulne: 12V DC
Strujna opterećenost kontakata: 70A pri 14V DC
Konstrukcija kućišta: Plastika visoke termičke i mehaničke otpornosti
Model / Oznaka: HFV7-P/012-HST(163) (HFV7-P-012HST)
Tip releja: Elektromehanički auto relej za štampanu ploču
Konfiguracija kontakata: SPST-NO / 1 NO (jedan normalno otvoren radni kontakt)
Broj pinova: 4 pina (terminali za PCB montažu)
Nominalni napon špulne: 12V DC
Strujna opterećenost kontakata: 70A pri 14V DC
Konstrukcija kućišta: Plastika visoke termičke i mehaničke otpornosti
