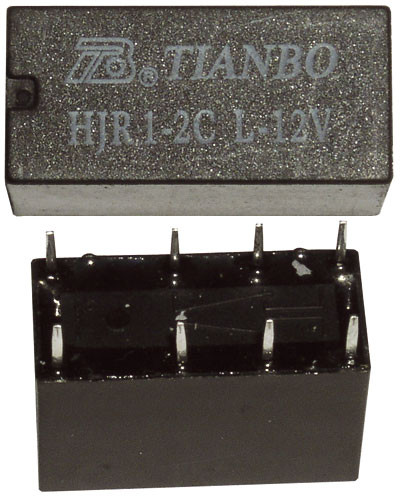

RELE HJR1-2C-L-12VDC

Relej HJR1-2C-L-12VDC Tianbo 12VDC 1A DPDT Subminijaturni PCB
Visokokvalitetni subminijaturni elektromehanički signalni relej kineskog proizvođača Tianbo, sa kataloškom oznakom HJR1-2C-L-12VDC, projektovan je za direktnu montažu na štampane pločice (PCB). Ovaj model iz HJR1 serije odlikuje se ultra-kompaktnim dimenzijama kućišta crne boje i strukturom visoke osetljivosti (Sensitive), što omogućava veliku gustinu pakovanja i maksimalnu uštedu prostora na elektronskoj ploči.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 12V DC, pri čemu sufiks "-L" označava verziju sa osetljivim namotajem niske potrošnje energije, što obezbeđuje minimalno grejanje komponente i energetsku efikasnost kontrolne elektronike tokom dugotrajnog rada. Relej ima konfiguraciju kontakata DPDT, odnosno dva nezavisna preklopna kontakta (2 CO / 2 Form C). Kontakti su prilagođeni za pouzdano preklapanje osetljivih mernih, signalnih i audio linija, sa deklarisanom maksimalnom strujom do 1A pri jednosmernom naponu od 30V DC, odnosno 0.5A pri naizmeničnom naponu od 125V AC (rezistivno opterećenje). Kućište je zaptiveno, što unutrašnjost releja efikasno štiti od prodiranja fluksa lemne paste tokom procesa automatskog THT lemljenja.
Prema dostupnim podacima iz baze i prateće tehničke dokumentacije, za ovaj tip artikla kao moguće alternative i ekvivalenti navode se Finder modeli iz serije 30, konkretno RELE 302270120000, 30.22.7.012.0010 i 30.22.7.012.0000, pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre i raspored pinova radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Zbog izuzetno osetljive špulne, kompaktnog kućišta i konfiguracije sa dva preklopna kontakta za slabe struje, ovaj model se najčešće koristi u:
Telekomunikacionoj opremi, mrežnim uređajima, ruterima i interfejsnim modulima
Audio i video opremi, miksetama, pratećim pojačalima i sistemima za preklapanje ulaznih signala
Mernim instrumentima, laboratorijskim uređajima, senzorima i industrijskim ispitnim sistemima
Medicinskoj elektronici i pratećim kontrolnim panelima visoke preciznostiAutomatizaciji kancelarijske opreme, sistemima pametnih kuća i alarmnim centralama
