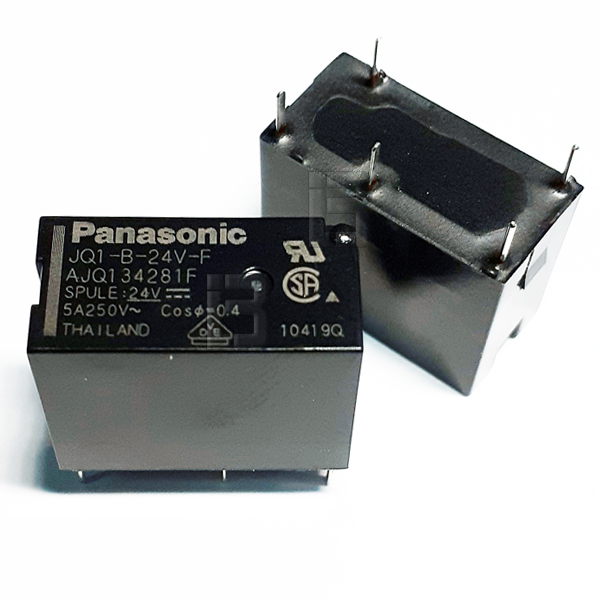

Relej JQ1-B-24V-F Panasonic 24VDC 5A SPDT Kompaktni PCB
Visokokvalitetni elektromehanički energetski relej renomiranog svetskog brenda Panasonic, sa kataloškom oznakom JQ1-B-24V-F (dostupan i pod oznakom AJQ134281F), projektovan je za direktnu montažu na štampane pločice (PCB). Ovaj kompaktni model iz JQ serije odlikuje se izuzetno malim dimenzijama crnog kućišta i naprednom električnom strukturom koja pruža visoku otpornost na prenapone i odličnu izolaciju između kalema i kontakata, zadovoljavajući stroge industrijske standarde.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 24V DC, uz nominalnu potrošnju energije kalema od oko 400 mW. Unutrašnji otpor namotaja iznosi 1.44 KOhm (1440 Ohm), što obezbeđuje visoku energetsku efikasnost kontrolnog kola i minimalno oslobađanje toplote tokom dugotrajnog rada u zatvorenim kućištima. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO). Dimenzionisan je za pouzdano prekidanje strujnih opterećenja do 5A pri nominalnom mrežnom naponu od 250V AC, kao i pod jednosmernim naponom do 5A na 24V DC. Oznaka "-F" u kataloškom broju potvrđuje da su kontakti izrađeni u varijanti bez kadmijuma (Eco-friendly), dok oznaka "-B" označava klasu izolacije kalema do 130°C (Klasa B). Kućište je otporno na visoke termičke uticaje i obezbeđuje standardnu zaštitu od fluksa lemne paste tokom procesa automatskog lemljenja.
Najčešća primena:
Zahvaljujući kompaktnom dizajnu, standardnom industrijskom upravljačkom naponu od 24V i preklopnom kontaktu snage 5 ampera, ovaj model se masovno primenjuje u:
Upravljačkim jedinicama industrijskih mašina i PLC izlaznim interfejsnim modulima
HVAC kontrolerima, sistemima ventilacije, klimatizacije i automatskog grejanja (ploče za kotlove)
Elektronici kućnih aparata, bele tehnike i pratećih upravljačkih sklopova
Sistemima kućne automatizacije, pametnim prekidačima, utičnicama i centralama za rasvetu
Različitim interfejsnim pločama, izvorima napajanja i mernim instrumentima opšte namene
Visokokvalitetni elektromehanički energetski relej renomiranog svetskog brenda Panasonic, sa kataloškom oznakom JQ1-B-24V-F (dostupan i pod oznakom AJQ134281F), projektovan je za direktnu montažu na štampane pločice (PCB). Ovaj kompaktni model iz JQ serije odlikuje se izuzetno malim dimenzijama crnog kućišta i naprednom električnom strukturom koja pruža visoku otpornost na prenapone i odličnu izolaciju između kalema i kontakata, zadovoljavajući stroge industrijske standarde.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 24V DC, uz nominalnu potrošnju energije kalema od oko 400 mW. Unutrašnji otpor namotaja iznosi 1.44 KOhm (1440 Ohm), što obezbeđuje visoku energetsku efikasnost kontrolnog kola i minimalno oslobađanje toplote tokom dugotrajnog rada u zatvorenim kućištima. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO). Dimenzionisan je za pouzdano prekidanje strujnih opterećenja do 5A pri nominalnom mrežnom naponu od 250V AC, kao i pod jednosmernim naponom do 5A na 24V DC. Oznaka "-F" u kataloškom broju potvrđuje da su kontakti izrađeni u varijanti bez kadmijuma (Eco-friendly), dok oznaka "-B" označava klasu izolacije kalema do 130°C (Klasa B). Kućište je otporno na visoke termičke uticaje i obezbeđuje standardnu zaštitu od fluksa lemne paste tokom procesa automatskog lemljenja.
Najčešća primena:
Zahvaljujući kompaktnom dizajnu, standardnom industrijskom upravljačkom naponu od 24V i preklopnom kontaktu snage 5 ampera, ovaj model se masovno primenjuje u:
Upravljačkim jedinicama industrijskih mašina i PLC izlaznim interfejsnim modulima
HVAC kontrolerima, sistemima ventilacije, klimatizacije i automatskog grejanja (ploče za kotlove)
Elektronici kućnih aparata, bele tehnike i pratećih upravljačkih sklopova
Sistemima kućne automatizacije, pametnim prekidačima, utičnicama i centralama za rasvetu
Različitim interfejsnim pločama, izvorima napajanja i mernim instrumentima opšte namene
Proizvođač: Panasonic (Made in Thailand
)Model / Oznaka: JQ1-B-24V-F (AJQ134281F)
Tip releja: Kompaktni PCB elektromehanički energetski relej
Konfiguracija kontakata: SPDT / 1 CO (jedan preklopni kontakt)
Napon špulne: 24V DC
Otpor kalema (špulne): 1.44 KOhm (1440 Ohm)
Nominalna potrošnja kalema: ~400 mW
Maksimalna struja kontakata: 5A na 250V AC / 5A na 24V DC
Klasa izolacije kalema: Klasa B (130°C)
Montaža: THT (direktno kroz rupe na PCB ploči)
Sertifikati: cULus, VDE, CSA (utisnuti na kućištu)
