RELE JS24-K

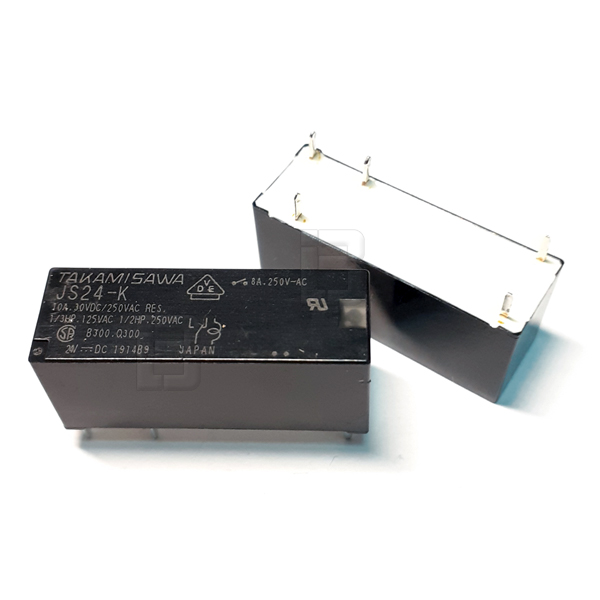

Relej JS24-K Fujitsu Takamisawa 24VDC 10A SPDT Niskoprofilni PCB
Visokokvalitetni minijaturni elektromehanički niskoprofilni energetski relej renomiranog svetskog proizvođača Fujitsu / Takamisawa, sa kataloškom oznakom JS24-K (na sajtu zaveden pod nazivom RELE JS24-K), projektovan je za direktnu montažu lemljenjem na štampane pločice (PCB) ili za ugradnju u odgovarajuća relejna podnožja. Ovaj izuzetno pouzdani i široko rasprostranjeni model iz serije JS odlikuje se kompaktnim, niskoprofilnim i uzanim "slim" dizajnom kućišta crne boje visine od svega 16.4 mm, što omogućava značajnu uštedu prostora na ploči i visoku gustinu pakovanja komponenata unutar elektronskih modula i upravljačkih jedinica.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 24V DC, uz osetljivu i visokoefikasnu nominalnu potrošnju energije kalema od svega 220-290 mW. Unutrašnji otpor namotaja iznosi 2350 Ohm (2.35 kOhm), što doprinosi minimalnom oslobađanju toplote tokom dugotrajnog rada pod naponom i štiti prateće kontrolne krugove. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO / 1 Form C). Kontakti su izrađeni od napredne legure koja pruža odličnu stabilnost i otpornost na habanje, projektovani za bezbedno preklapanje i trajno prekidanje strujnih opterećenja do 10A pri 250V AC, kao i do 10A na 24V DC. Kućište ispunjava standarde klase zaštite RT II (flux proof), što obezbeđuje sigurnu izolaciju i zaštitu unutrašnjih elemenata od prodora fluksa lemne paste tokom procesa automatskog THT lemljenja.
Najčešća primena:
Elektronici kućnih aparata, bele tehnike (mašine za veš, rerne) i pratećih kontrolnih ploča sa ograničenom visinom pakovanja
HVAC kontrolerima, elektronskim termostatima, sistemima ventilacije, klimatizacije i automatskog grejanja (ploče za kotlove)
Upravljačkim jedinicama unutar industrijske automatike, tajmerima i PLC izlaznim interfejsnim pločama
Sistemima kućne automatizacije, pametnim kućnim instalacijama, prekidačima i kontrolerima rasvete
Različitim elektronskim modulima opšte namene, izvorima napajanja i mernim instrumentima
