RELE JW1FSN-DC5V

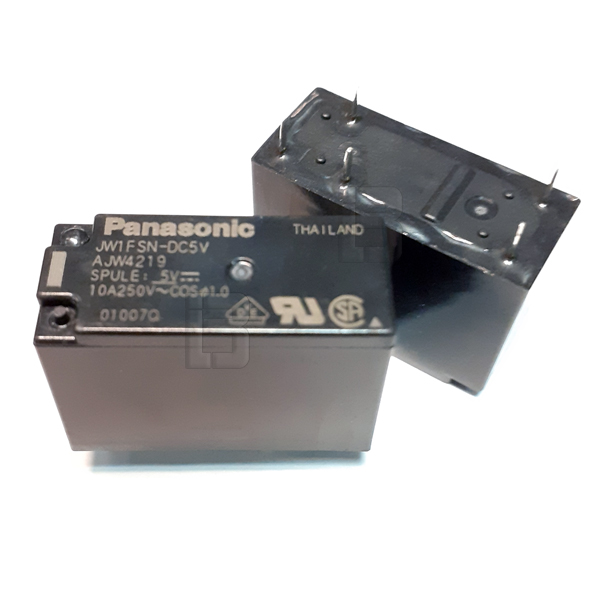

Relej JW1FSN-DC5V Panasonic 5VDC 10A SPDT PCB
Visokokvalitetni elektromehanički energetski relej renomiranog svetskog brenda Panasonic, sa kataloškom oznakom JW1FSN-DC5V, namenski je projektovan za direktnu montažu na štampane pločice (PCB). Ovaj pouzdani i dugotrajni model iz popularne serije JW odlikuje se kompaktnom minijaturnom konstrukcijom kućišta tamno sive ili crne boje koja pruža visoku dielektričnu čvrstoću i izvrsnu galvansku izolaciju između špulne i samih kontakata (klirens i puzna staza zadovoljavaju stroge industrijske zahteve).
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 5V DC, uz unutrašnji otpor namotaja od 47 Ohm. Namotaj je dimenzionisan za energetski efikasnu aktivaciju i stabilan rad kontrolnog kola. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO). Projektovan je za bezbedno upravljanje jačim strujnim opterećenjima i deklarisan je za maksimalnu prekidnu moć do 10A pri nominalnom mrežnom naponu od 250V AC, kao i do 5A na jednosmernom naponu od 30V DC. Kućište ispunjava standarde zaptivenosti otporne na fluks, obezbeđujući sigurnu zaštitu unutrašnjih elemenata tokom procesa automatskog THT lemljenja.
Prema dostupnim podacima iz baze i prateće tehničke dokumentacije, za ovaj tip artikla kao moguća alternativa i ekvivalent navodi se model Finder 40.31.9.005.0000, pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre, raspored i raster pinova radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Zahvaljujući dokazanom japanskom inženjeringu, niskom radnom naponu od 5V i preklopnom kontaktu snage 10 ampera, ovaj model se masovno primenjuje u:
Mikrokontrolerskim razvojnim sistemima, Arduino i Raspberry Pi modulima na 5V logičkom nivou
Elektronici kućnih aparata, bele tehnike (mašine za veš, rerne) i pratećih kontrolnih ploča
HVAC kontrolerima, elektronskim termostatima, sistemima ventilacije i automatskog grejanja
Upravljačkim jedinicama unutar industrijske automatike i PLC izlaznim interfejsnim pločama
Izvorima napajanja, punjačima, pametnim kućnim instalacijama i kontrolerima rasvete
