RELE JW2SN-DC12V

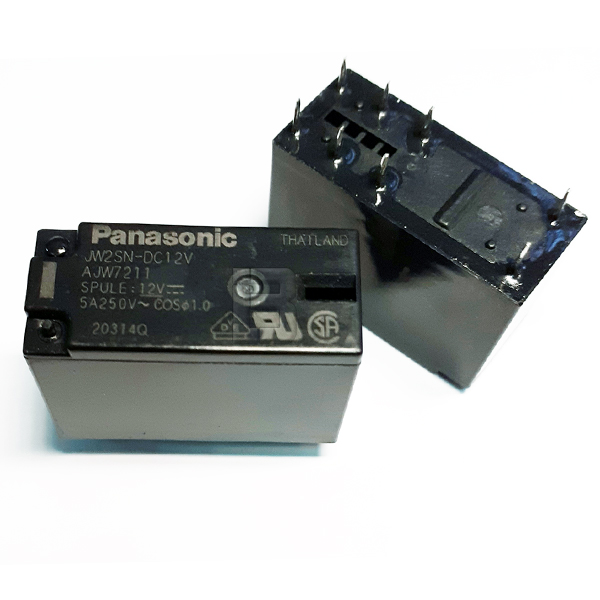

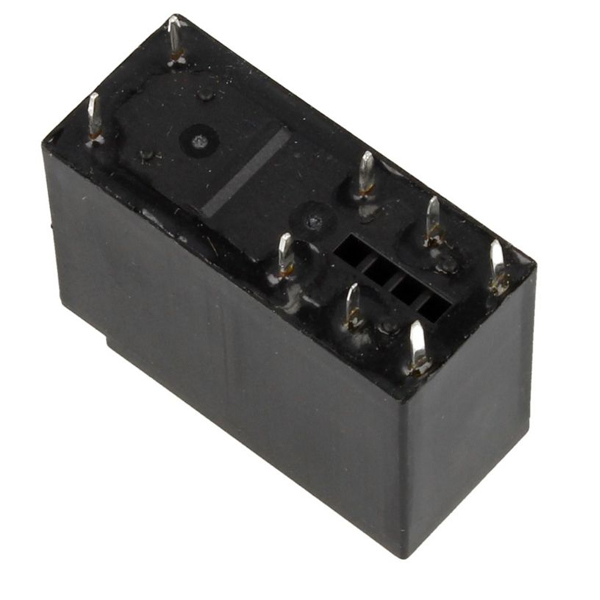

Relej JW2SN-DC12V Panasonic 12VDC 5A DPDT Vodootporni PCB
Visokokvalitetni elektromehanički energetski relej renomiranog svetskog brenda Panasonic, sa kataloškom oznakom JW2SN-DC12V, projektovan je za direktnu montažu na štampane pločice (PCB). Ovaj model se odlikuje naprednom RT III zaštitnom konstrukcijom, što znači da je potpuno zaptiven i vodootporan, pružajući maksimalnu stabilnost i dug vek trajanja kontakata čak i u uslovima povišene vlage ili izloženosti fluksu i hemikalijama tokom pranja ploča.
Uređaj radi sa nominalnim jednosmernim naponom špulne (zavojnice) od 12V DC, uz nazivnu potrošnju struje od 44 mA i unutrašnji otpor zavojnice od 270 Ohm. Relej poseduje konfiguraciju kontakata DPDT, odnosno dva nezavisna preklopna kontakta (2 CO / 2 Form C). Komponenta ima ukupno 8 pinova sa standardnom dužinom pina od 3.6 mm, a dimenzionisana je za maksimalnu nazivnu AC struju prebacivanja do 5A pri naponu od 250V AC. Compact dimenzije kućišta iznose 28.6 mm dužine, 12.8 mm širine i 20 mm visine.
Prema dostupnim podacima iz baze i prateće tehničke dokumentacije, za ovaj tip artikla kao moguća alternativa navodi se model RELE FTR-F1CA012V, pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre i raspored pinova radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Zahvaljujući zaptivenom kućištu, standardnom radnom naponu od 12V i konfiguraciji sa dva nezavisna preklopna kontakta, ovaj model se masovno koristi u:
Upravljačkim jedinicama industrijskih mašina i PLC izlaznim modulima izloženim vlazi
HVAC kontrolerima, sistemima ventilacije, klimatizacije i automatskog grejanja
Elektronici kućnih aparata, bele tehnike i pratećih upravljačkih ploča
Audio opremi, mernim instrumentima i izvorima napajanja za pouzdano preklapanje signalaSistemima kućne automatizacije i pametnih zgrada
