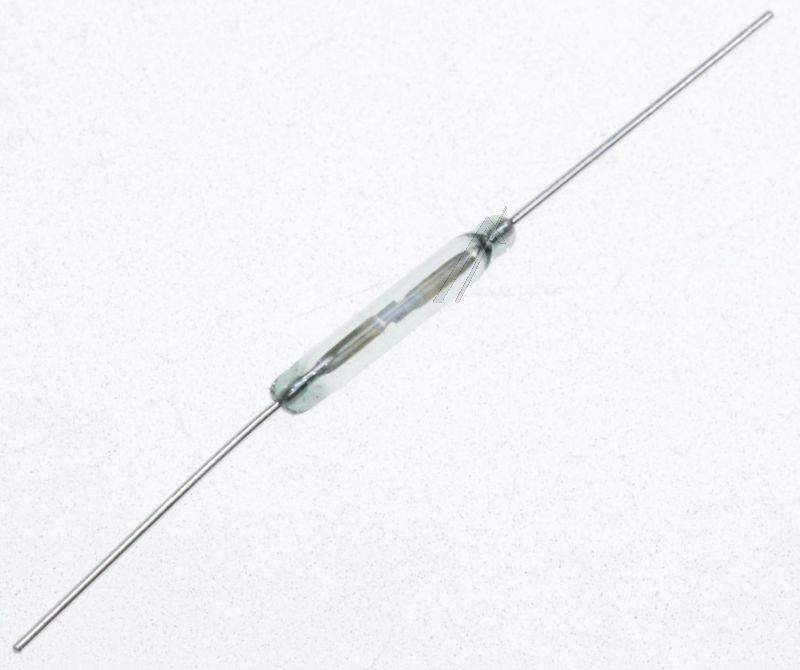

Reed prekidač KSK1A87-2025 Standex Meder 250V 0.5A 10mm ampula
Visokokvalitetni ultra-minijaturni reed kontakt (reed prekidač) renomiranog svetskog proizvođača Standex Meder Electronics, sa kataloškom oznakom KSK1A87-2025 (na sajtu zaveden pod nazivom RELE KSK1A87-REED i šifrom KSK1A87-2025), predstavlja magnetno upravljanu elektronsku komponentu u staklenoj ampuli. Ovaj tip senzorskog elementa aktivira se isključivo prisustvom eksternog magnetnog polja (stalnog magneta ili elektromagnetnog kalema), pružajući potpuno hermetički zatvoreno, bezbedno i dugotrajno rešenje za komutaciju mernih i upravljačkih signala.
Komponenta se odlikuje izuzetno kratkom dužinom staklene ampule od svega 10 mm i spoljnim prečnikom od 2.0 mm (na sajtu navedeno 2.2x10 mm), što ovaj model svrstava u klasu subminijaturnih reed kontakata namenjenih za najgušću montažu u savremenim pametnim uređajima. Iako u opisu na sajtu stoji uopšteni pojam "Preklop 1 x", fabrička oznaka "1A" u samom kodu modela KSK1A87 jasno definiše standardnu konfiguraciju SPST-NO (1 Form A), odnosno jedan normalno otvoren radni kontakt (označen i fabričkim simbolom 1-0) koji se zatvara tek pri približavanju magneta. Uređaj pouzdano radi na radnim naponima do 220V AC / 250V DC, uz nominalnu struju preklapanja do 0.5A i maksimalnu prekidnu moć od 10W. Hermetička struktura u staklenoj cevčici punjenoj inertnim gasom štiti kontakte od vlage, prašine i korozije, čuvajući konstantno nizak prelazni otpor.
Oznaka "2025" precizno definiše opseg magnetne osetljivosti (AT vrednost - Ampere Turns), što serviserima olakšava izbor odgovarajućeg magneta. Prilikom oblikovanja aksijalnih žičanih izvoda potreban je oprez kako ne bi došlo do mehaničkog oštećenja i pucanja stakla.
Najčešća primena:
Ultra-kompaktnim senzorima položaja, senzorima blizine i nivoa tečnosti u pametnim uređajima
Sigurnosnim sistemima, mikro alarmnim kontaktima za detekciju otvaranja prozora, vrata ili fioka
Impulsnim davačima, brojačima prometa vode/gasa i pametnim mernim uređajima (brojači obrtaja)
Elektronici prenosnih uređaja, medicinskoj opremi i mobilnim elektronskim sklopovima male zapremine
Sistemima kućne automatizacije za beskontaktnu i diskretnu proveru zatvorenosti panela i kapaka
Visokokvalitetni ultra-minijaturni reed kontakt (reed prekidač) renomiranog svetskog proizvođača Standex Meder Electronics, sa kataloškom oznakom KSK1A87-2025 (na sajtu zaveden pod nazivom RELE KSK1A87-REED i šifrom KSK1A87-2025), predstavlja magnetno upravljanu elektronsku komponentu u staklenoj ampuli. Ovaj tip senzorskog elementa aktivira se isključivo prisustvom eksternog magnetnog polja (stalnog magneta ili elektromagnetnog kalema), pružajući potpuno hermetički zatvoreno, bezbedno i dugotrajno rešenje za komutaciju mernih i upravljačkih signala.
Komponenta se odlikuje izuzetno kratkom dužinom staklene ampule od svega 10 mm i spoljnim prečnikom od 2.0 mm (na sajtu navedeno 2.2x10 mm), što ovaj model svrstava u klasu subminijaturnih reed kontakata namenjenih za najgušću montažu u savremenim pametnim uređajima. Iako u opisu na sajtu stoji uopšteni pojam "Preklop 1 x", fabrička oznaka "1A" u samom kodu modela KSK1A87 jasno definiše standardnu konfiguraciju SPST-NO (1 Form A), odnosno jedan normalno otvoren radni kontakt (označen i fabričkim simbolom 1-0) koji se zatvara tek pri približavanju magneta. Uređaj pouzdano radi na radnim naponima do 220V AC / 250V DC, uz nominalnu struju preklapanja do 0.5A i maksimalnu prekidnu moć od 10W. Hermetička struktura u staklenoj cevčici punjenoj inertnim gasom štiti kontakte od vlage, prašine i korozije, čuvajući konstantno nizak prelazni otpor.
Oznaka "2025" precizno definiše opseg magnetne osetljivosti (AT vrednost - Ampere Turns), što serviserima olakšava izbor odgovarajućeg magneta. Prilikom oblikovanja aksijalnih žičanih izvoda potreban je oprez kako ne bi došlo do mehaničkog oštećenja i pucanja stakla.
Najčešća primena:
Ultra-kompaktnim senzorima položaja, senzorima blizine i nivoa tečnosti u pametnim uređajima
Sigurnosnim sistemima, mikro alarmnim kontaktima za detekciju otvaranja prozora, vrata ili fioka
Impulsnim davačima, brojačima prometa vode/gasa i pametnim mernim uređajima (brojači obrtaja)
Elektronici prenosnih uređaja, medicinskoj opremi i mobilnim elektronskim sklopovima male zapremine
Sistemima kućne automatizacije za beskontaktnu i diskretnu proveru zatvorenosti panela i kapaka
Proizvođač: Standex Meder Electronics
Model / Oznaka: KSK1A87-2025 (KSK1A87)
Tip komponente: Ultra-minijaturni reed kontakt / reed prekidač u staklu
Konfiguracija kontakata: SPST-NO / 1 NO (jedan normalno otvoren radni kontakt / 1 Form A)
Dužina staklene ampule (L): 10 mm
Prečnik staklene ampule (f): 2.0 mm (maksimalno do 2.2 mm)
Maksimalni radni napon: 220V AC / 250V DC
Maksimalna struja preklapanja (I): 0.5 A
Maksimalna prekidna moć: 10 W (VA)
Magnetna osetljivost: 20-25 AT (Ampere Turns)
Tip izvoda: Aksijalni žičani izvodi za THT montažu i lemljenje
Model / Oznaka: KSK1A87-2025 (KSK1A87)
Tip komponente: Ultra-minijaturni reed kontakt / reed prekidač u staklu
Konfiguracija kontakata: SPST-NO / 1 NO (jedan normalno otvoren radni kontakt / 1 Form A)
Dužina staklene ampule (L): 10 mm
Prečnik staklene ampule (f): 2.0 mm (maksimalno do 2.2 mm)
Maksimalni radni napon: 220V AC / 250V DC
Maksimalna struja preklapanja (I): 0.5 A
Maksimalna prekidna moć: 10 W (VA)
Magnetna osetljivost: 20-25 AT (Ampere Turns)
Tip izvoda: Aksijalni žičani izvodi za THT montažu i lemljenje
