RELE OMIH-SS112D
Šifra:
R331663
- Proizvod iz grupe: Releji
- Proizvođač: TE Connectivity
Dostupnost:
Na stanju
1.200,00 rsd.
Bez PDV-a:
1.000,00 rsd.
Relej OMIH-SS-112D TE Connectivity 12VDC 16A SPDT Energetski PCB

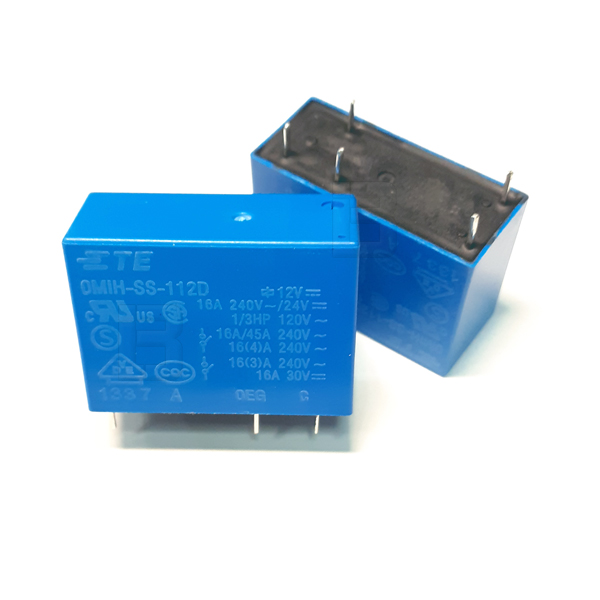

Visokokvalitetni minijaturni elektromehanički energetski relej visoke snage renomiranog svetskog brenda TE Connectivity (iz popularne OEG OMI/OMIH serije), sa kataloškom oznakom OMIH-SS-112D (na sajtu dostupan i pod oznakom OMIH-SS112D), projektovan je prvenstveno za direktnu montažu na štampane pločice (PCB). Ovaj pouzdani i robusni model odlikuje se prepoznatljivim plavim pravougaonim kućištem koje pruža izuzetno visoku dielektričnu čvrstoću i izvrsnu električnu izolaciju. Unutrašnji dizajn obezbeđuje puznu stazu (creepage) i vazdušni razmak od čak 8 mm između kalema i kontakata, što garantuje maksimalnu bezbednost elektronskih sklopova.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 12V DC, uz nominalnu potrošnju energije kalema od oko 720 mW. Unutrašnji otpor namotaja iznosi 200 Ohm, što osigurava stabilno i snažno aktiviranje kontakata. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 Form C). Kontakti su izrađeni od napredne AgSnO (srebro-kalaj oksid) legure, koja pruža izvrsnu otpornost na habanje, električni luk i strujne udare. Dimenzionisan je za bezbedno preklapanje i stabilno prekidanje visokih strujnih opterećenja do 16A pri nominalnom mrežnom naponu od 250V AC, kao i pod jednosmernim naponom do 16A na 30V DC. Oznaka "-SS-" u kataloškom broju potvrđuje klasu zaštite kućišta koja pruža osnovnu zaptivenost od prodiranja fluksa lemne paste (flux protection) tokom automatskog THT lemljenja.
Najčešća primena:
Zahvaljujući dokazanom industrijskom kvalitetu, visokoj strujnoj moći od 16 ampera i odličnoj dielektričnoj izolaciji, ovaj model se masovno primenjuje u:
Elektronici kućnih aparata, beloj tehnici velike snage (veš mašine, mašine za pranje sudova, mikrotalasne rerne)
HVAC kontrolerima, sistemima ventilacije, klimatizacije i automatskog grejanja (kontrolne ploče za kotlove)
Upravljačkim jedinicama industrijskih mašina, PLC izlaznim modulima i energetskim pločama
Energetskim modulima za pametne kuće i automatizaciju zgrada za bezbedno preklapanje jačih potrošača
Izvorima napajanja, punjačima i mernim instrumentima koji zahtevaju visoku dielektričnu izolaciju
Visokokvalitetni minijaturni elektromehanički energetski relej visoke snage renomiranog svetskog brenda TE Connectivity (iz popularne OEG OMI/OMIH serije), sa kataloškom oznakom OMIH-SS-112D (na sajtu dostupan i pod oznakom OMIH-SS112D), projektovan je prvenstveno za direktnu montažu na štampane pločice (PCB). Ovaj pouzdani i robusni model odlikuje se prepoznatljivim plavim pravougaonim kućištem koje pruža izuzetno visoku dielektričnu čvrstoću i izvrsnu električnu izolaciju. Unutrašnji dizajn obezbeđuje puznu stazu (creepage) i vazdušni razmak od čak 8 mm između kalema i kontakata, što garantuje maksimalnu bezbednost elektronskih sklopova.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 12V DC, uz nominalnu potrošnju energije kalema od oko 720 mW. Unutrašnji otpor namotaja iznosi 200 Ohm, što osigurava stabilno i snažno aktiviranje kontakata. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 Form C). Kontakti su izrađeni od napredne AgSnO (srebro-kalaj oksid) legure, koja pruža izvrsnu otpornost na habanje, električni luk i strujne udare. Dimenzionisan je za bezbedno preklapanje i stabilno prekidanje visokih strujnih opterećenja do 16A pri nominalnom mrežnom naponu od 250V AC, kao i pod jednosmernim naponom do 16A na 30V DC. Oznaka "-SS-" u kataloškom broju potvrđuje klasu zaštite kućišta koja pruža osnovnu zaptivenost od prodiranja fluksa lemne paste (flux protection) tokom automatskog THT lemljenja.
Najčešća primena:
Zahvaljujući dokazanom industrijskom kvalitetu, visokoj strujnoj moći od 16 ampera i odličnoj dielektričnoj izolaciji, ovaj model se masovno primenjuje u:
Elektronici kućnih aparata, beloj tehnici velike snage (veš mašine, mašine za pranje sudova, mikrotalasne rerne)
HVAC kontrolerima, sistemima ventilacije, klimatizacije i automatskog grejanja (kontrolne ploče za kotlove)
Upravljačkim jedinicama industrijskih mašina, PLC izlaznim modulima i energetskim pločama
Energetskim modulima za pametne kuće i automatizaciju zgrada za bezbedno preklapanje jačih potrošača
Izvorima napajanja, punjačima i mernim instrumentima koji zahtevaju visoku dielektričnu izolaciju
Proizvođač: TE Connectivity (OEG)
Model / Oznaka: OMIH-SS-112D
Tip releja: Minijaturni energetski PCB relej visoke snage (General Purpose Power)
Konfiguracija kontakata: SPDT / 1 CO (jedan preklopni kontakt / 1 Form C)
Napon špulne: 12V DCOtpor kalema (špulne): 200 Ohm
Nominalna potrošnja kalema: ~720 mW
Maksimalna struja kontakata: 16A na 250V AC / 30V DC
Materijal kontakata: AgSnO (Srebro-Kalaj oksid)
Klirens i izolacija: 8 mm puzna staza (između kalema i kontakata)
Montaža: THT (direktno kroz 5 pinova na PCB ploči)
Klasa zaštite kućišta: Sealed - Flux protection (Zaptiven protiv fluksa)
Sertifikati: cURus, VDE, CSA, CQC (utisnuti na kućištu)
Model / Oznaka: OMIH-SS-112D
Tip releja: Minijaturni energetski PCB relej visoke snage (General Purpose Power)
Konfiguracija kontakata: SPDT / 1 CO (jedan preklopni kontakt / 1 Form C)
Napon špulne: 12V DCOtpor kalema (špulne): 200 Ohm
Nominalna potrošnja kalema: ~720 mW
Maksimalna struja kontakata: 16A na 250V AC / 30V DC
Materijal kontakata: AgSnO (Srebro-Kalaj oksid)
Klirens i izolacija: 8 mm puzna staza (između kalema i kontakata)
Montaža: THT (direktno kroz 5 pinova na PCB ploči)
Klasa zaštite kućišta: Sealed - Flux protection (Zaptiven protiv fluksa)
Sertifikati: cURus, VDE, CSA, CQC (utisnuti na kućištu)
