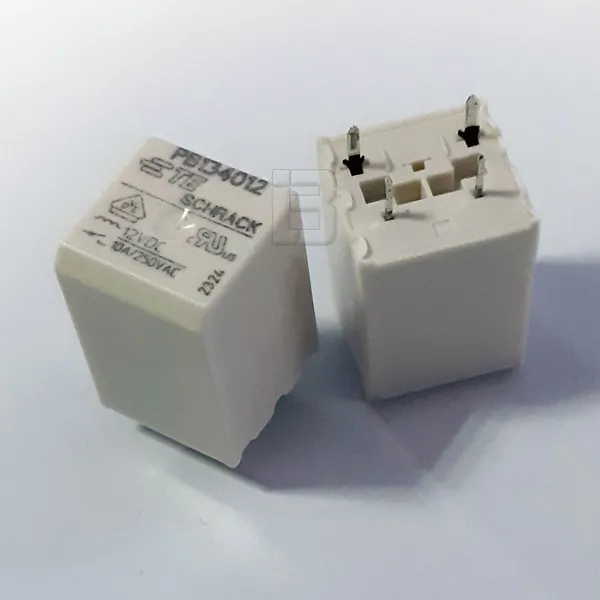

RELE PB134012

Relej PB134012 TE Connectivity 12VDC 10A SPST-NO Minijaturni PCB
Visokokvalitetni elektromehanički minijaturni energetski relej renomiranog svetskog brenda TE Connectivity (iz Schrack PB serije), sa kataloškom oznakom PB134012, projektovan je za direktnu montažu lemljenjem na štampane pločice (PCB). Ovaj izuzetno kompaktni i pouzdani model odlikuje se uzanim i niskoprofilnim "slim" dizajnom kućišta bele boje, koji nudi optimalan odnos između minimalnih dimenzija i visoke strujne prekidne moći, omogućavajući maksimalnu uštedu prostora u modernim elektronskim modulima i upravljačkim jedinicama.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 12V DC. Unutrašnji otpor namotaja iznosi 400 Ohm, uz osetljivu i energetski izuzetno efikasnu nominalnu potrošnju kalema od oko 360 mW. Izuzetno niska potrošnja energije kalema minimizuje odavanje toplote tokom dugotrajnog rada pod naponom u zatvorenim kućištima i štiti prateću kontrolnu elektroniku na ploči. Relej poseduje konfiguraciju kontakata SPST-NO (Single Pole Single Throw - Normally Open), odnosno jedan normalno otvoren radni kontakt (1 Form A) sa ukupno 5 pinova na kućištu. Dimenzionisan je za pouzdano preklapanje i stabilno prekidanje visokih opterećenja do 10A pri mrežnom naponu od 250V AC. Plastično kućište ispunjava standarde klase zaštite RT II (flux proof), što unutrašnjost releja efikasno štiti od prodora fluksa i lemne paste tokom procesa automatskog THT lemljenja.
Prema dostupnim podacima, ovaj model se navodi kao direktna i odgovarajuća zamena za verziju pod oznakom PB900002, pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre i raster nožica radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Elektronici kućnih aparata, bele tehnike (mašine za veš, mašine za sudove, mikrotalasne rerne) i kontrolnih ploča
HVAC opremi, elektronskim termostatima, sistemima ventilacije i pratećim sklopovima automatskog grejanja (ploče za kotlove)
Upravljačkim jedinicama unutar industrijske automatike, tajmerima i PLC izlaznim interfejsnim pločama
Sistemima kućne automatizacije, pametnim kućama, prekidačima i modulima za upravljanje rasvetom
Različitim elektronskim modulima opšte namene, izvorima napajanja i mernim instrumentima sa gustom montažom
