RELE PE014048

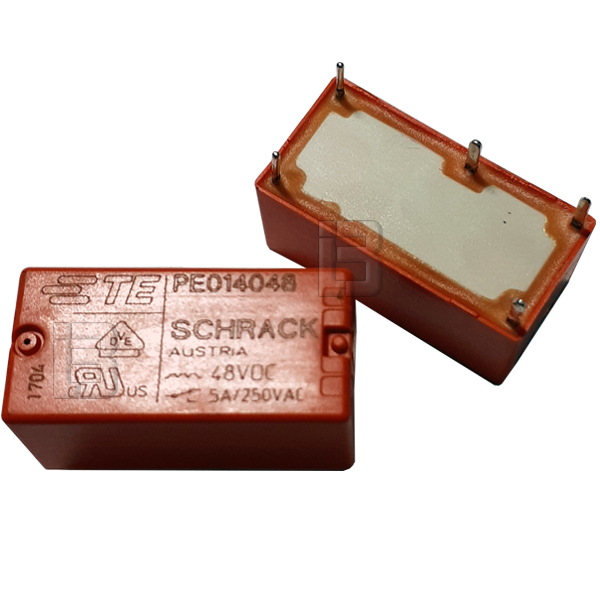

Relej PE014048 TE Connectivity 48VDC 5A SPDT Subminijaturni PCB
Visokokvalitetni subminijaturni elektromehanički energetski relej renomiranog svetskog brenda TE Connectivity (iz Schrack PE serije), sa kataloškom oznakom PE014048 (fabrički broj 1-1393219-3), projektovan je za direktnu montažu na štampane pločice (PCB). Ovaj model se odlikuje izuzetno tankim, niskoprofilnim dizajnom (slim kućište) narandžaste boje, što obezbeđuje maksimalnu uštedu prostora i omogućava veliku gustinu pakovanja elektronskih komponenti na ploči.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 48V DC, uz osetljivu i energetski izuzetno efikasnu potrošnju kalema od oko 210 mW. Unutrašnji otpor namotaja iznosi 10.97 KOhm (10970 Ohm), što minimizuje oslobađanje toplote tokom dugotrajnog rada pod naponom u zatvorenim kućištima. Relej ima konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 CO). Dimenzionisan je za pouzdano preklapanje i stabilno prekidanje strujnih opterećenja do 5A pri nominalnom mrežnom naponu od 250V AC. Kućište ispunjava standarde klase zaštite RT II, pružajući sigurnu izolaciju unutrašnjih elemenata od prodiranja fluksa tokom procesa lemljenja na ploči.
Najčešća primena:
Zbog izuzetno uskog kućišta, industrijskog upravljačkog napona od 48V i preklopnog kontakta jačine 5 ampera, ovaj model se najčešće koristi u:
Upravljačkim jedinicama industrijskih mašina, telekomunikacionoj opremi i PLC izlaznim modulima
Sistemima automatizacije u elektro-ormanima gde se traži minimalna potrošnja i ušteda prostora
HVAC kontrolerima, elektronskim termostatima i sistemima klimatizacije i grejanja
Elektronici kućnih aparata, bele tehnike i pratećih kontrolnih ploča sa ograničenom visinom pakovanja
Različitim elektronskim sklopovima i naponskim preklopnicima koji rade na DC naponima od 48V
