RELE RAM-12

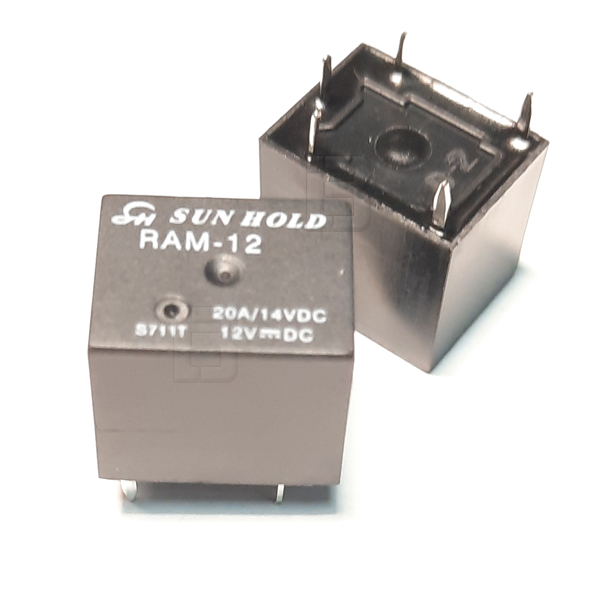

Relej RAM-12 Sun Hold 12VDC 20A SPDT Automobilski PCB
Visokokvalitetni elektromehanički automobilski relej (automotive relay) tajvanskog brenda Sun Hold, sa kataloškom oznakom RAM-12 (na sajtu zaveden pod nazivom RELE RAM-12), projektovan je prvenstveno za direktnu montažu na štampane pločice (PCB). Ovaj robusni i pouzdani model odlikuje se kompaktnim plastičnim kućištem crne boje i namenjen je za kontrolu jačih strujnih kola pomoću signala niskog napona, prvenstveno unutar vozila i specijalizovanih elektronskih modula.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 12V DC, uz nominalnu struju špulne od 50 mA i potrošnju energije kalema (snagu) od oko 600 mW. Unutrašnji otpor namotaja iznosi 240 Ohm, što obezbeđuje visoku stabilnost i pouzdan rad upravljačkog sklopa u širokom opsegu ambijentalnih uslova. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 Changeover / 1 Form C) sa ukupno 5 pinova na kućištu. Dimenzionisan je za rad sa visokim jačinama struje u automobilskim mrežama: nominalna struja kontakata na jednosmernom naponu iznosi 20A pri 14V DC (uz maksimalno dozvoljeno vršno opterećenje do 25A), dok je pod naizmeničnim naponom deklarisan za rad do 20A pri 500V AC. Kućište pruža stabilnu mehaničku zaštitu unutrašnjih elemenata i podržava standardnu THT (Through-Hole) montažu kroz rupe na ploči.
Najčešća primena:
Automobilskoj elektronici, kontrolnim modulima i tablama u vozilima (za upravljanje svetlima, sirenama, pumpama za gorivo, brisačima, centralnim zaključavanjem)
Komercijalnim vozilima, radnim i poljoprivrednim mašinama koje koriste standardne 12V jednosmerne električne sisteme
Elektronici kućnih aparata, bele tehnike i pratećih kontrolnih ploča uređaja gde je potrebno preklapanje struja do 20A
Različitim elektronskim sklopovima, izvorima napajanja i mernim instrumentima opšte namene
Upravljačkim jedinicama unutar industrijske automatike i energetskim pločama sa 12VDC kontrolnim naponom
