RELE RAS12-20M

Relej RAS12-20M Sun Hold 12VDC 20A SPST-NO Subminijaturni PCB

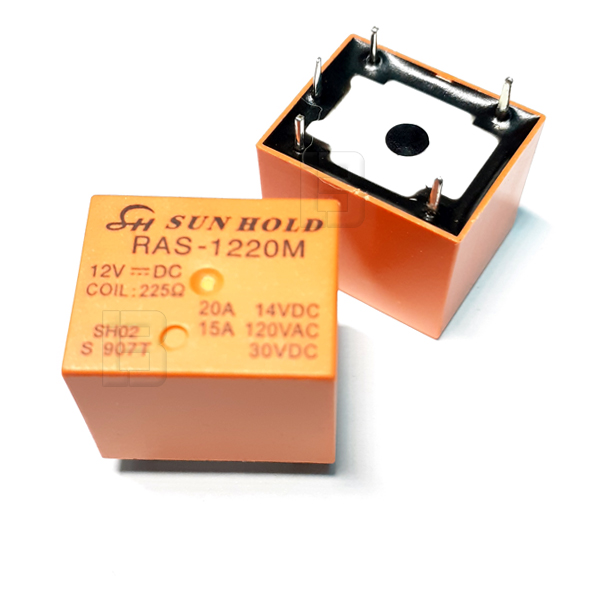

Visokokvalitetni subminijaturni elektromehanički kockasti energetski relej tajvanskog brenda Sun Hold, sa kataloškom oznakom RAS-1220M (na sajtu zaveden pod nazivima RELE RAS12-20M i RELE 12VDC15A), projektovan je za direktnu montažu na štampane pločice (PCB). Ovaj pouzdani i ekonomični model iz RAS serije odlikuje se prepoznatljivim narandžastim kućištem kompaktnih dimenzija koje pruža odličan balans između malog prostora na elektronskoj ploči i sposobnosti kontrole jačih strujnih kola u komercijalnim i industrijskim sklopovima.
Uređaj radi sa nominalnim jednosmernim naponom špulne (kalema) od 12V DC, uz struju špulne od 54mA. Unutrašnji otpor namotaja iznosi 225 Ohm (vidi se i u oznaci COIL: 225? na samom kućištu), što osigurava stabilno aktiviranje kontakata i minimalno oslobađanje toplote tokom rada kontrolnog sklopa. Za razliku od standardnih preklopnih modela iz ove serije, sufiks "M" označava konfiguraciju kontakata SPST-NO (Single Pole Single Throw - Normally Open), odnosno jedan normalno otvoren radni kontakt (1 Form A) sa ukupno 4 pina na kućištu. Dimenzionisan je za rad pod povišenim opterećenjima: nominalna struja iznosi do 20A pri 14V DC, do 15A pri 120V AC, kao i do 15A pod jednosmernim naponom od 30V DC. Plastično kućište pruža pouzdanu mehaničku izolaciju i zaštitu unutrašnjih elemenata od spoljnih uticaja tokom procesa automatskog THT lemljenja.
Najčešća primena:
Auto-industriji, auto-elektronici i instalacijama u vozilima koja rade sa standardnim 12V DC naponom periferije
Elektronici kućnih aparata, bele tehnike i pratećih kontrolnih ploča uređaja jače snage
Sistemima kućne automatizacije, pametnim kućama, prekidačima i kontrolerima rasvete
HVAC opremi, elektronskim termostatima, sistemima ventilacije i pratećim modulima grejanja
Upravljačkim jedinicama unutar industrijske automatike i PLC izlaznim interfejsnim pločama
