RELE RSB1A120P7

Relej RSB1A120P7 Schneider Electric 230VAC 12A SPDT Interfejsni PCB

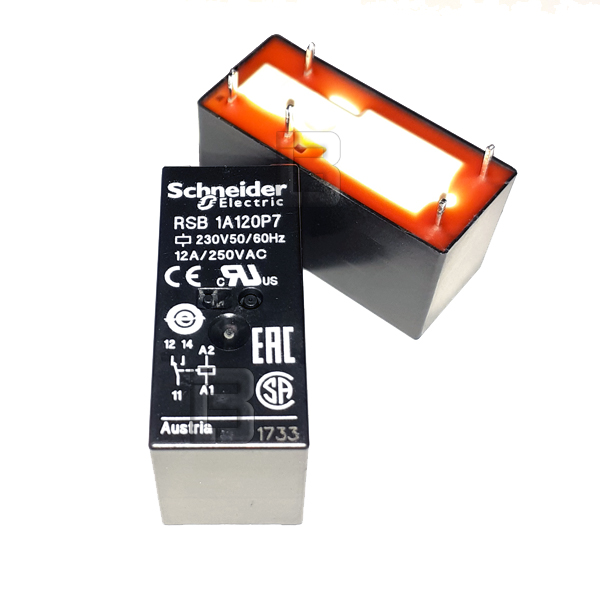

Visokokvalitetni elektromehanički interfejsni utični (plug-in) relej svetski poznatog brenda Schneider Electric (iz popularne Zelio / Harmony RSB serije), sa kataloškom oznakom RSB1A120P7, projektovan je za direktnu montažu lemljenjem na štampane pločice (PCB) ili za ugradnju u odgovarajuća relejna interfejsna podnožja unutar elektro-ormana. Ovaj model se odlikuje izuzetno vitkim i uskim profilom kućišta (slim dizajn) kombinovane crno-narandžaste boje, obezbeđujući maksimalnu uštedu prostora i veliku gustinu pakovanja komponenti u kontrolnim jedinicama.
Za razliku od standardnih DC modela, ovaj interfejsni relej radi sa nominalnim naizmeničnim naponom špulne (kalema) od 230V AC (50/60Hz). Unutrašnji otpor namotaja iznosi 33 KOhm (33000 Ohm) pri radnoj temperaturi od 20°C, što garantuje izuzetno nisku potrošnju energije kalema i minimalno oslobađanje toplote tokom dugotrajnog rada pod mrežnim naponom. Relej poseduje konfiguraciju kontakata SPDT (Single Pole Double Throw), odnosno jedan preklopni kontakt (1 C/O / 1 Form C). Kontakti su izrađeni od napredne AgNi (srebro-nikl) legure, koja pruža izvrsnu električnu provodljivost i dug radni vek. Dimenzionisan je za pouzdano upravljanje strujnim krugovima i preklapanje opterećenja do 12A pri nominalnom radnom naponu od 250V AC, odnosno do 12A pod jednosmernim naponom do 28V DC. Kućište pruža vrhunsku galvansku izolaciju, visoku otpornost na udarne napone i vibracije, kao i stabilnu THT montažu preko pinova pljosnate strukture (flat pins).
Prema dostupnim podacima iz baze i prateće tehničke dokumentacije, za ovaj tip artikla kao direktna alternativa i ekvivalent navodi se model Finder 40.31.8.230.0000 (pošto deli identičnu SPDT konfiguraciju kontakata, raster pinova za PCB montažu i podnožja, isti naizmenični napon špulne od 230VAC, dok Finder podržava struju do 10A, a Schneider do 12A), pa se savetuje da tehničar ili serviser pre svake ugradnje samostalno proveri elektro-mehaničke parametre i raspored pinova radi potvrde pune kompatibilnosti na ploči.
Najčešća primena:
Zahvaljujući specifičnom radu na naizmenični mrežni napon od 230V, uskom slim kućištu i pouzdanom kontaktu snage 12 ampera, ovaj model se masovno primenjuje u:
Upravljačkim jedinicama industrijskih mašina i PLC izlaznim modulima koji koriste mrežni AC napon za kontrolu
Automatizaciji unutar elektro-ormana preko relejnih interfejsa i podnožja na DIN šini
HVAC kontrolerima, sistemima ventilacije, klimatizacije i toplotnim pumpama (ploče za automatiku kotlova)
Energetskim modulima za pametne kuće i automatizaciju zgrada za sigurno preklapanje i elektro-izolaciju faza
Mernim instrumentima, medicinskoj elektronici i sistemima napajanja koji zahtevaju visok nivo pouzdanosti
